全面解剖硬盘

探索硬盘内部结构.1

  在市场上我们看过许多种硬盘,有3.5英寸的,也有微型硬盘;有IDE硬盘,也有SCSI硬盘;有昆腾、迈拓、西部数据的品牌、也有希捷、IBM的;可以说是种类多样,款式各异呀!那在硬盘的内部倒底是些什么东东?现在让我让你去深入了解硬盘,全面解剖硬盘……;此次我们解剖的硬盘是一款旧的Seagate 1GB的SCSI硬盘(此块硬盘我是想尽办法让它复活呀!可最后我放弃了,所以就将其解剖了,哈哈,猜猜也知道我不会将一块好硬盘给大卸八块的,因为我们都是“无产阶级”哟!



      我们首先看到的上图与我们平时所见到的硬盘的背面图,并没什么特别的地方……;



      而上图也是我们常见的硬盘的前面图。不过注意看我已经将其螺丝给拧开了,接下来就要开始我们的“硬盘手术”了。

      移开硬盘控制卡后我们就可以看到上图所示的了,控制卡是由5颗螺丝固定住的

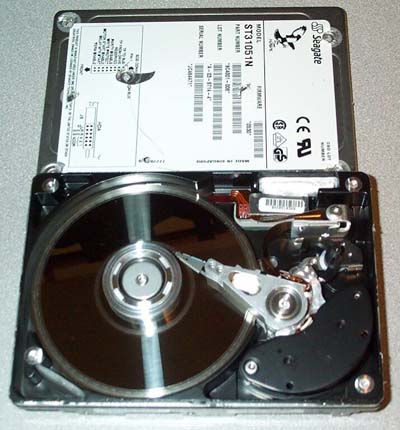

      做完了上步后我们拧开硬盘前面的六颗螺丝就可以看到上图了。在上图的左边是硬盘的盘片,从图中可看出此款硬盘有两张盘片,全计即为四个盘面了,与此四个盘面相对应此款硬盘中有四个磁头。当然在这里我们只能看到一个了,其它的在下面不可见。在右半部份像月亮一样的深灰色东东实际上是铁磁性物质,它使驱动磁头臂前后移动。在图片的左下方你可以看到一个很小的空气过滤器(也叫作硬盘的呼吸口),它能过滤掉任何微小的灰尘,这是对硬盘的质量及性能来说是非常重要,它可以保证硬盘内部“绝对”干静,以防灰尘进入硬盘内后掉在盘面上损坏盘片及破坏数据。

探索硬盘内部结构.2

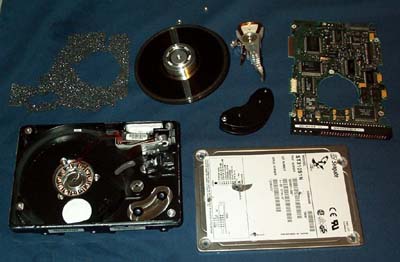

  在下图中列出了当将硬盘支解后的所有的硬盘内部部件 Platters1.jpg 上图是对硬盘盘片集的近照,上面已经说过了此块硬盘有两张双面的盘片,共有四个可存储数据的数据面。当然现在出产的硬盘其盘片数更多了,并且硬盘的磁道密度及存储密度也提高了许多,这将使硬盘能存储更多的数据。

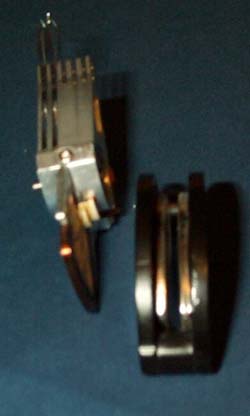

      上图是对硬盘磁头集的近照,在图中的左上方是就是硬盘的磁头集,在此图中有四个磁头分别向硬盘的四个盘面读写数据,在后面部份是由细铜丝组成的线圈是由电压来控制的,以驱使磁头臂向前后移动,以完成磁头的寻道工作。对于这款硬盘其从内部边缘移动外部边缘其所需时间为18ms,这就是我们采听到的寻道时间,在通常情况下我们用的都是平均寻道时间即为9ms。



      现在让我们来看看硬盘的转速到底是怎么一回事,在上图中虽然说很难说清这事,但在此我还是简单说明一点:由一个磁体构成的盘片底部的锭子,其配合一个插槽及电路板就能产生一个电子电动机使硬盘的盘片转速为5400RPM或更高转速。

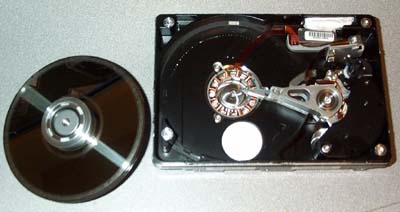

      上图是对解开的硬盘的另一个角度的视点,在此你可以更清楚地看到由磁体电板构成的主轴电机定子。

      到此我们已在对硬盘的内部结构大致说了一下,其实硬盘的内部也并不复杂是吧!哈哈!对于在硬盘上的技术突破也就是在下面这几个方面:

    1.采用更先进的技术使硬盘的单碟容量更高以能存储更多的数据(此项技术也就是在上面所说的盘片及磁头上下功夫了;

    2.就是提高硬盘的主轴电机以使其转速更高,从面减小硬盘的平均寻道时间;

    3.采用更先进的硬盘附加技术,以为使硬盘的工作稳定性及数据完整性与安全性提高到一个新的高度。
