飞康CDP让容灾无局限 国内知名大型基金公司案例

客户背景

国内最大基金管理公司之一,旗下设有北京、广州、上海、南京、成都等多家分公司。截至2006年底,公司旗下共管理多只开放式及封闭式基金和多个全国社保基金资产组合,资产管理规模超过700亿元,是国内最具实力、业务品种最全的基金管理公司之一。

IT环境

 Solaris
 Windows2000/2003/ MSCS集群
 VCS集群
 Linux集群
 Oracle数据库
 SQL Server数据库
 各种基金业务系统

问题与挑战

 目前架构的RTO和RPO太低
 分散的多台Windows服务器难于管理
 传统备份致使系统停机时间太长
 操作系统恢复太慢
 AD服务器没有容灾保护
 现有带宽难以实现异地灾备
 容灾中心的机房空间有限

飞康解决方案

 飞康 CDP本地保护+异地灾备解决方案

效益

 全系统全部接入,提供全面保护
 实现数据连续保护与快速恢复(10分钟以内恢复)
 提供了各类灾难的防御能力
 MicroScan专利传输技术,极大节省带宽需求
 实施简单,演练灵活
 图形化的统一控制介面,实现轻松管理

为了实现交易网和办公网的全系统异地灾备,实现网上交易前置系统、报盘系统、核心用户数据库、办公系统、直销系统等多个子系统的统一灾难防御体系,基金公司计划在广州和深圳之间建立异地灾备系统。用户现有的系统中存在FC SAN系统、IP SAN系统、NAS系统等多种存储架构,存在Linux、Solaris、Windows等多类型操作系统和不同的灾备策略要求,存在NAS和SAN的整合系统,而且异地灾备的线路只能基于现有的4M带宽。因此,对灾备系统的技术路线要求为:最少占用传输带宽(应基于现有线路,并留有余量);支持混合存储协议;支持异构存储设备(生产中心和容灾中心);图形化、易操作的灾备管理方式;灵活的灾备演练体系;多应用有不同的灾备复制策略,同时,容灾系统的实施不能影响生产中心。

整合NAS和SAN,实现本地和异地的低带宽快速恢复机制

根据用户的技术要求,飞康公司设计了以飞康独有的CDP快速恢复技术为基础的基于各种灾难和数据丢失状况下的系统快速恢复体系,以防止发生灾难性事件对在线生产数据造成的损失。飞康公司在生产中心部署了2台CDP管理器形成高可用架构,提供本地各子系统的统一存储,并提供FC和IP以及NAS的存储接入服务。在远程的容灾中心部署1台CDP管理器,和广州之间通过2根2M的SDH链路以IP的方式连接。在生产中心和灾备中心分别部署1台20TB磁盘阵列为飞康CDP管理器提供存储空间,通过IP SAN和FC SAN整合部分服务器存储,实现NAS和SAN的存储整合。部分系统通过DiskSafe实现系统和应用的连续保护,满足生产中心本地快速恢复要求。由本地向异地采用连续数据复制的模式,并且周期性的自动产生数据卷的时间点快照(飞康CDP技术支持多达255个自动快照机制,能够在本地或异地瞬间故障的系统)。复制采用了飞康公司的专利传输技术MicroScan技术,只占用1/2的带宽,传输效率极高。整个实施在1日内即快速完成。

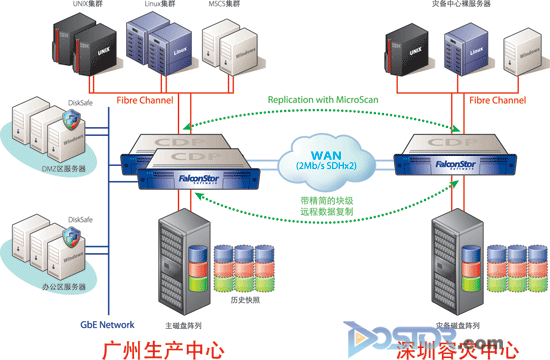

基金公司CDP灾备架构图
