1 企业信息需求分析
1.1 企业的信息系统
企业先后投入巨资以IBM、EMC、Veritas等技术建立其IT基础构架，实施知识管理（KM）、ERP、CRM、OA和门户（Portal）等系统，对其所有分支机构和客户提供信息录入、查寻、管理和分析等业务。
1.2 企业面临的问题
企业的迅速膨胀，管理手段相对滞后、信息沟通不畅，需要巨资建立全球信息化平台来解决现有问题，以提高对市场的支持，目前企业信息系统主要面临和急待解决的问题如下；
设备众多，存储资源利用率低，管理十分复杂，管理成本较高；
数据增长迅速，存储扩容寻求更高的灵活性，避免“厂商”限制；
基于服务器的备份策略效率低下，寻求Server-free的备份策略；
业务连续性，高度依赖的信息平台，需要系统进行不间断的数据远程复制实现容灾保护；
2 容灾系统方案设计
根据以上情况和我们在存储集中管理数据保护方面的经验，我们采用虚拟化技术来实现和达到以上的需求。因为存储虚拟化技术是构建一个先进可靠的基础架构的最佳选择,也是未来的发展趋势。

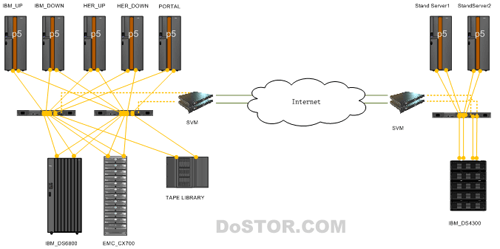

2.1 整体方案示意
2.2 构建SVM为核心的虚拟化存储架构
我们利用StoreAge虚拟化产品构建存储的基础架构，它利用带外虚拟化技术在现有的SAN存储架构增加虚拟化管理器(SVM)来实现更高级功能的管理。

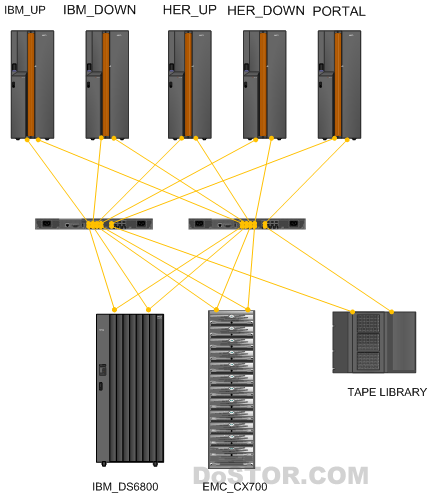

将SVM接入SAN 交换机，对当前系统中来自于不同品牌的存储EMC CX700和DS6800进行统一接管，将其聚合成一个或多个中央管理池不需要进行数据的物理转移，而且不会破坏系统中原有的任何数据；在各主机系统安装相应的Agent（其中包含MultiPath多路径软件、I/O Mapping、与SVM通讯等功能）。
原有SAN系统实现了真正意义上的整合，使异构的存储能够被统一地管理和利用起来，新购进的不同品牌的存储可以直接在线加入到存储池中，根据需要分配给相应主机及应用，这样就大大提高了存储的利用率，简化了管理员的操作。
2.3 为生产卷建立时间点的Pit（Point in Time）
MultiView 是一个开放兼容的基于存储网络的快照技术，它可以创建SAN中任何存储设备上数据的瞬间的，可读/写的，低容量的时间点(Pit)快照。能够部署快照在SAN上而不是在每一个存储设备上创建快照。PiTs可以用来提供给任何主机访问使用，包括零窗口的数据备份、在线恢复、测试开发，同时生产数据保持在线和不受影响。
2.4 建立远程站点部署MultiMirror
MultiMirror 是一个企业级的灾难恢复和数据移动解决方案，它能够在站点之间连续地镜像数据，而不用考虑使用的是何种操作系统或何种存储子系统，由一个SVM 虚拟卷作为源，可以任意向本地或远端的一个或多个有足够存储空间的SVM传递并保存数据。它能够确保业务的连续性，将计划内和非计划内的停机造成的影响降到最低。

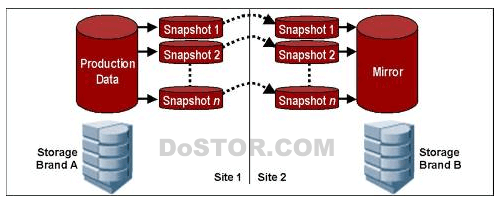

异步MultiMirror 通过保留每个站点的Pit，如果有任何形式的数据破坏情况发生，系统管理员可以回滚镜像的系统到最近的良好状态的快照。这种快照加强的镜像方法能够在潜在灾难(没有出现明显的数据灾难迹象但实际上数据已经被破坏)发生时迅速的恢复。
.
为了确保I/O正确的应用到远程的数据中，异步MultiMirror 结合了先进的技术“最新数据块改变(Last Block Changed)” 算法在每一个Snapshot传输之前中首先做检验，如果在一个Snapshot中数据的同一个block发生了多次的改变，那么只有最后一次改变的数据块会被传送出去，这样可以确保两个站点有相同的数据副本。
镜像解决方案中一个重要的成本是每月用于维持通信连接的租赁费用，总的来说越低的带宽每月所需成本就约低。MultiMirror PiT 和最后数据块改变技术最小化了两个站点间的数据的移动。在两个Pit之间数块可以被修改成千上百次，然后只有最后一次的改变状态会被使用。这项技术还有其它好处:
减少了对大缓存的需求，也减少了缓存溢出导致镜像终止的风险.
远距离传输也不会影响数据的完整性
在传输中断时，Snapshot可以继续累积发生改变的数据直到传输线路恢复，然后将改变的数据传输到远程站点。
2.5 结合MultiView实现本地Server-Free备份
在一个融合磁带?CmultiView?C异步multiMirror 的环境中，每天的磁带备份工作依旧进行用于归档和离线存储。然后，业务连续性的级别，数据保护和恢复的能力大大加强:
基于磁盘的 Pit快照每天可以自动的创建多次，使得数据从上一次备份以来的风险降低到最小。
从磁盘快速恢复数据可以在数秒内完成，最小化了宕机时间和减小了恢复的时间。
在任何站点的生产数据可以创建副本，并且从磁盘移动到磁带上而对生产应用没有影响。
3 实施应用效果
本地采用全冗余SAN存储架构，双HBA卡、双交换机、双SVM，以及数据链路冗余和负载均衡功能，可以避免任何的单点故障。
基于存储层之上的虚拟化技术可以实现本地数据中心的时间点恢复能力，按照设定策略，在出现人为、病毒等逻辑错误时可以瞬间恢复时间点的数据状态。
结合了MultiView技术可以轻松实现数据的Server-Free备份，将数据由存储系统在线直接通过SAN网络备份到磁带设备上
本地数据中心发生巨大灾难时，将按照预案直接启用远程站点的数据，将数据引入到应用中，保持业务持续的能力。
在数据复制链路中断时，不会影响个站点的复制关系，更新变化的数据将在链路恢复后，断点续传数据到远程站点。
恢复时，异地数据再通过建立反向复制到灾难站点，重新构建点对点的数据复制保护状态。
采用带外虚拟技术，使得虚拟化管理不作为SAN网络中的I/O处理，因此即使SVM升级更新或者去除，SAN网络仍然保持正常可靠的运行。
客户评价评价说:“StoreAge的解决方案解决了我们一直担心的数据容灾问题，并且在实施过程中保证了我们正常业务的运转，这是十分难得并且让我们非常满意的地方”;
“这个项目将我们每天的数据不断的复制到远程灾备站点，彻底解决了我们所担心的数据安全问题。并且我们可以部署不同的设备来储存数据，降低了我们的设备投入成本”;
“在台湾海峡地震中光缆遭受了破坏，数据复制中断后，SVM仍然可以在链路恢复后将数据传输到远程站点，不需要我们手动操作减少了我们很多工作压力，我们所需要做的是定期检查远程数据复制的使用效果就可以了”。
