      一、什么是e.SATA?


      e.SATA的全称是External Serial ATA(外部串行ATA),它是SATA接口的外部扩展规范。换言之,e.SATA就是“外置”版的SATA,它是用来连接外部而非内部SATA设备。例如拥有e.SATA接口,你可以轻松地将SATA硬盘与主板的e.SATA接口连接,而不用打开机箱更换SATA硬盘。





      二、HighPoint外部接口产品:
      e.SATA接口产品: RocketRAID 2302、RocketRAID 2304、RocketRAID 2312、RocketRAID 2314、RocketRAID 1742、RocketRAID 1522A。


      Infiniband接口产品:RocketRAID 2224。


      Mini-SAS接口产品:RocketRAID 2322。

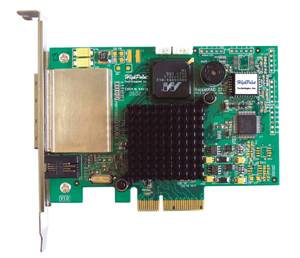

      RocketRAID 2322 特性:



  • 支持PCI Express X4(X8/X16)

  • 两个独立的Mini-SAS接口

  • 兼容HighPoint(x4)外部硬盘箱

  • 8个外置的SATA2.0通道,最大3Gb/s传输速率

  • 支持8块硬盘

  • 支持RAID 0,1,10,5,JBOD模式

  • 支持在线RAID扩容(OCE)和RAID迁移(ORLM)

  • SAF-TE管理功能以及硬盘活动灯和失败灯

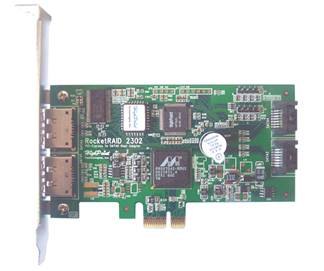

      RocketRAID 2302 特性:



  • PCI-e x1,兼容x4,x8 和 x16

  • 2个内置和2个外置SATA通道,每通道速度3Gb/s

  • 兼容SATA 2.0/SATA 1.0硬盘

  • 通过多端口(Port Multiplier)(PM)可以支持12块硬盘

  • 支持 RAID 0,1, 5, 10,和JBOD

  • 支持 eSATA 外接设备互连

  • 支持原生命令排序功能Native Command Queuing (NCQ)


        RocketRAID 2304 特性:



  • PCI-e x1,兼容x4,x8 和 x16

  • 4个外置e.SATA通道, 每通道速度3Gb/s

  • 兼容SATA 2.0/SATA 1.0硬盘

  • 支持 RAID 0, 1, 5, 10, 和JBOD

  • 支持 eSATA 外接设备互连

  • 通过多端口(Port Multiplier)(PM)可以支持20块硬盘

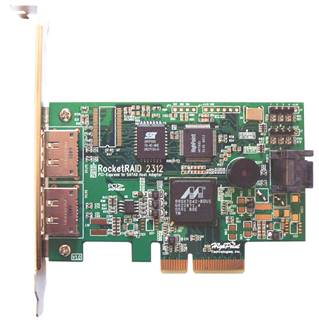

      RocketRAID 2312 特性:



  • PCI-e x4,兼容x8, x16

  • 2个内置和2个外置SATA通道, 每通道速度3Gb/s

  • 兼容SATA 2.0/SATA 1.0硬盘

  • 通过多端口(Port Multiplier)(PM)可以支持12块硬盘

  • 支持 RAID 0, 1, 5, 10, 和JBOD

  • 支持 eSATA 外接设备互连

  • 支持硬盘活动/失败灯功能

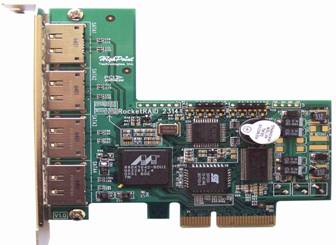

        RocketRAID 2314特性:



  • PCI-e x4 ,兼容x8 和 x16

  • 4个外置eSATA2.0通道, 每通道速度3Gb/s

  • 兼容SATA 2.0/SATA 1.0硬盘

  • 通过多端口(Port Multiplier)(PM)可以支持20块硬盘

  • 支持 RAID 0, 1, 5, 10, 和JBOD模式

  • 支持 eSATA 外接设备互连

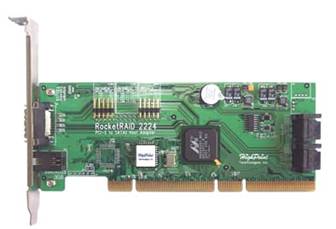

      RocketRAID 2224特性:



  • 支持PCI-X 64位,133/100/66MHz PCI总线

  • 兼容SATA 2.0/SATA 1.0硬盘

  • 支持多达 8块硬盘(内部4块,外部4块)

  • 提供4 个内置接口和一个外置的 Infiniband接口

  • 支持RAID 0, 1, 5, 10和 JBOD模式

  • 在线容量扩展和在线RAID级别转换(OCE/ORLM)

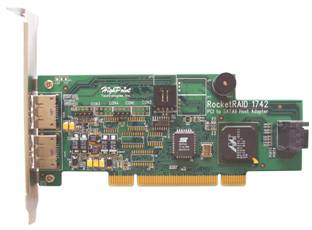

      RocketRAID1742特性:



  • 支持PCI-X 32位, 33/66MHz PCI总线

  • 兼容SATA 2.0/SATA 1.0硬盘

  • 支持4块硬盘(内部2块,外部2块)

  • 2个内置和2个外置SATA通道, 每通道速度3Gb/s

  • 支持RAID 0, 1, 5, 10和 JBOD模式


      RocketRAID1522A特性:



  • 支持PCI-X 32位, 33/66MHz PCI总线

  • 兼容SATA2.0/1.0 硬盘

  • 支持2块硬盘

  • 2个外置SATA通道, 每通道速度3Gb/s

  • 支持RAID 0, 1和 JBOD模式

  • 支持在线容量扩展和在线RAID级别转换(OCE/ORLM)


      以上产品均支持以下操作系统:Windows(XP,2000,Server 2003,x64 Edition和Vista),Linux (Fedora,Ret hat,SuSE),FreeBSD和Mac OS X。


      三、e.SATA的优势所在:


      与常见的USB2.0和IEEE1394两种常见外置接口相比,e.SATA最大的优势就是数据传输能力。e.SATA的理论传输速度可达到1.5Gbps或3Gbps,远远高于USB2.0的480Mbps和IEEE 1394的400Mbps。在实际测试中,从电脑中复制一个1.00GB大小的文件到采用不同接口的外置存储设备中,e.SATA接口的设备所耗费的时间远低于USB2.0或IEEE 1394设备,速度快了近6倍。随着e.SATA的出现,外置接口的传输率也首次远远大于了硬盘等设备的内部传输率。经测试证明,IEEE 1394的速度损失率(损失速度比峰值速度)达到了20%,USB 1.0和USB 2.0分别达到了33%和25%,而SATA的速度损失为0,这是因为SATA和PATA一样都是基于ATA协议,所以在传输过程中不需要进行协议转换,这样不但节约了成本,而且硬盘性能不受影响!


      随着e.SATA技术的不断完善,以及SATA硬盘、蓝光、HD DVD等对接口带宽要求较高的设备的日益增多,e.SATA将成为外置存储设备领域重要的接口标准。HighPoint推出一系列火箭e.SATA硬盘控制卡,将不断满足使用者在不同领域的需求。
