浪潮AS 1000G2的数据卷隔离映射功能应用详解

    浪潮新近推出了4Gb光纤磁盘存储系统 AS1000G2,该浪潮自有高端光纤磁盘存储系统除了高品质的硬件设计之外,在管理软件中还配备了四个功能强大的数据应用功能:数据卷隔离映射功能、数据快照功能、数据复制功能和数据远程同步功能,本篇将为您详细介绍数据卷隔离映射功能。

    (一)什么是数据卷隔离映射

    数据卷隔离映射也叫存储分区(Storage Partitioning),主要实现LUN Masking的功能。


    LUN Masking一般是指磁盘阵列控制器里面的功能,用来控制哪个主机可以访问哪个LUN,实现不同操作系统主机访问LUN时的逻辑隔离,保证多种操作系统平台分享一台磁盘阵列系统时,不会互相破坏文件系统。

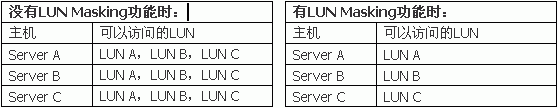

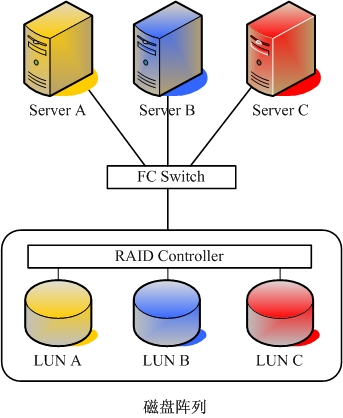

    在如图一所示的SAN环境中,要实现具有不同操作系统的Sever A,Server B,Server C三台主机,分别只能访问同一台磁盘阵列上的LUN A,LUN B,LUN C,并且要求该功能在存储端实现。从下表可以看出,只有存储端具有LUN Masking的功能才能满足要求。




    (二)AS1000G2数据卷隔离映射功能特点

    数据卷隔离映射功能即存储分区,也就是LUN Masking功能,是AS1000G2存储管理软件的一个高级功能,最终用户使用前必须购买License文件激活。

    AS1000G2存储管理软件最多支持64个存储分区,每个存储分区中最多包含255个卷(Solaris with RDAC和HP-UX 11.0 操作系统除外)。

    若不激活数据卷隔离映射功能,AS1000G2支持一个默认分区,这时所有的主机能访问所有的LUN,适用于主机环境是一个集群的情况。

    假如最终用户需要不同应用使用同一台存储阵列,但是不同应用之间必须相互独立,比如要求工程部、销售部、财务部三个部门的应用系统使用同一台AS1000G2,但又必须相互独立,那么最终用户就必须购买数据卷隔离映射功能的License文件。

    (三)在AS1000G2中如何使用数据卷隔离映射功能

    AS1000G2数据卷隔离映射功能使用非常简便,步骤如下:

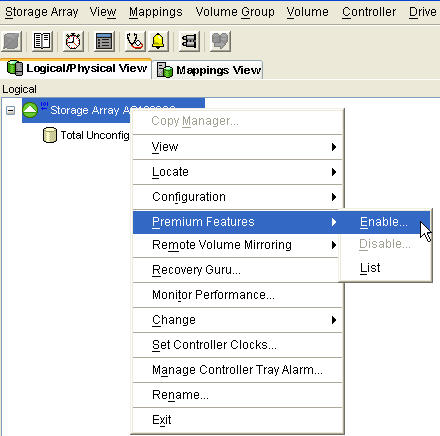

    1.激活数据卷隔离映射功能



    2.创建Volume Group和Volume



    3.切换到mappings view窗口

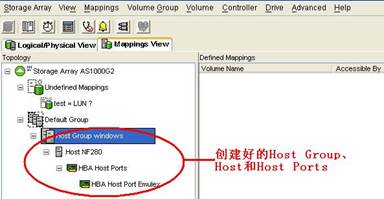

    4.创建Host Group、Host及Host Ports

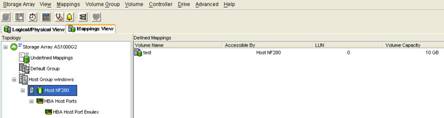

    5.定义Volume-to-LUN 的映射



    (四)总结

    目前,LUN Masking功能是高端磁盘阵列的必备功能,数据卷隔离功能是LUN Masking功能在浪潮自有高端光纤磁盘阵列AS1000G2的的具体体现,允许用户环境中不同厂商、不同操作系统、不同应用的服务器分享同一台AS1000G2,而不会互相破坏彼此的文件系统,既保证数据的安全性,又增强了存储系统的可用性,提升用户的投资收益比。

    附:本文涉及到的名词:




  • Volume Group:卷组,一组磁盘驱动器的逻辑组合,为主机应用提供一个或多个卷。


  • Volume:卷,定义于Volume Group之上,具有容量和RAID级别。


  • Host Ports:主机端口,使主机能够访问磁盘阵列上的卷的物理连接,一般指HBA卡端口。


  • Host:主机,连接到磁盘阵列,通过主机端口访问磁盘阵列上卷的计算机。


  • Host Group:主机组,能够访问相同卷的主机的集合。


  • LUN:logical unit number,逻辑单元号,磁盘阵列上的卷的SCSI标识,主机访问卷时采用。
