15.4.2.3 文件与磁盘服务
由于目前阶段主要是SQL 数据库和文件服务，考虑NAS 和iSCSI 两种实现方式。对SQL服务器，存储工程师可以采用iSCSI 方式。如下图所示，NetApp FAS 可以作为iSCSI 的目标节点，提供ISCSI LUN 服务，Windows 2000 /2003 服务器只需从微软下载一个iSCSI 的驱动程序（Initiator），即可将Filer 上的iSCSI LUN 连接到本地，作为本地硬盘一样使用。也可在服务器上安装iSCSI HBA 卡，用硬件ASIC 芯片处理iSCSI 协议，从而提高存储访问的性能，降低服务器的开销。

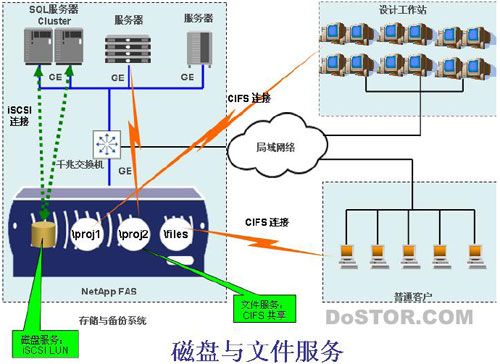

图15-54 NetApp 磁盘与文件服务
此外，为了满足2D3D 图像文件服务的要求，FAS 还可作为一台CIFS 文件服务器加入原有Windows2000 /2003 的域，其他域内用户访问Filer 必须首先通过域内的AD 认证，对Filer 上的共享管理和授权可以完全通过Windows2000 / 2003 的Active Directory域用户和计算机管理来完成。
15.4.2.4 系统扩展
NetApp FAS 存储系统具有无可比拟的扩展性，允许在线扩盘，在线软件升级。FAS270可以平滑扩展到6TB，如果容量需求超出6TB 的极限值，则必须升级到更高级别的产品。由于NetApp 所有产品线均采用相同的操作系统，硬件平台的升级同样简便，只需更换机头，没有任何数据迁移工作，因此没有任何风险。
15.4.2.5 数据的备份/恢复，归档，和容灾
数据的备份/恢复、归档和容灾采用NetApp 独有的的Snapshot， SnapMirror 和SnapRestore.技术，大大提高了数据的可靠性，降低了数据维护的成本。Snapshot 可以在1秒钟内生成一个卷的系统快照，SnapRestore 将TB 级的数据恢复时间缩短为分钟级，NetApp内置的SnapMirror 提供了一种简便高效的基于IP 网络的远程容灾备份/恢复手段。更详细的描述请参见015.4.3.8 数据备份/恢复，归档，和容灾。

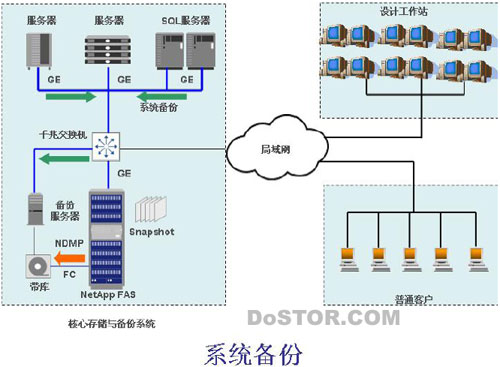

图5-55 NetApp 系统备份示意图
在线备份可以利用NetApp 的snapshot 技术为每个卷创建多达255 个备份，随时可以将系统恢复到快照的某时间点。
离线备份采用NDMP 以LAN-Free，Server-Free 的方式将FAS 上的数据备到带库上。各服务器的操作系统和本地数据则通过备份服务器备份。
为了实现数据的远程传送和容灾保护，可以利用NetApp 的SnapMirror 技术实现快速远程备份。
15.4.2.6 系统管理–FilerView
Network Appliance 提供远程管理开放存储网络的有力工具。每台Filer 上都有FilerView 工具，使 IT 管理员利用Web browser 访问统一的、易用的图形界面 (GUI) ，进行日常的filer 管理工作。
管理员可以随时随地，利用任何平台远程管理NetApp filer，不会影响到关键业务的运行。NetApp filer 安装完成后，管理员可以有效地监控状态，扩充容量，改变文件系统的配置，等等。管理员可以扩充volume 或在NT Domain 中新建Common Internet File System (CIFS) share，而不会影响到数据访问。
FilerView 作为Filer 管理的常用工具，十分简便地引导管理员完成Filer 和Filer的部件的安装和配置任务。不需要学习任何命令行或语言，只需 Web browser，管理员可以通过轻松的点击屏幕完成任务。
如下图，左边的导航树可以随时指引、现实各项工作。安装、配置、监控、修改Filer和文件系统，得到加速、简化，而且不易出错。

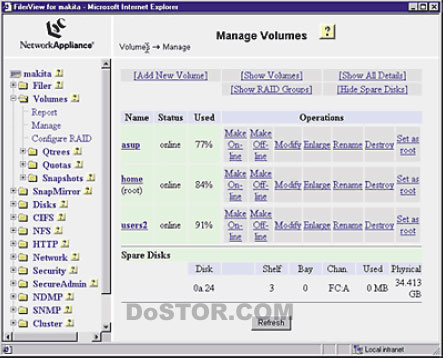

图5-56 FilteView 图示
安装和设置Filer
FilerView 将安装减少到只有简单的几步，为Filer 从Console 或者DHCP 服务器分配IP address 后，利用Setup Wizard 迅速可以完成基本的配置。Setup Wizard 提供间接明了的输入界面，并且指示filer 在设置生效前动态地测试所选的参数。
配置Data ONTAP 服务
FilerView 基于Web 的方式避免了用户使用难记的command-line 界面，从一个GUI界面里，管理员可以对所有的资源和服务管理、配置、生成报告。
文件系统. Disks， volumes， Qtrees， 和 quotas (NFS 和 CIFS)
数据保护. Snapshot. 和 SnapMirror. 工具集，Network Data Management Protocol(NDMP)
高可用性. 集群和互备软件
网络. 接口卡； HTTP， DNS (Domain Name Server)， 和 NIS servers (Network
Information System)
管理. 安全设置， AutoSupport 和 SecureAdmin. 软件， SNMP 工具集，资源监控工具。
生成文件系统。一台filer 安装好， Data ONTAP 服务配置完成， FilerView 提供文件系统生成和管理的帮助。FilerView 的功能可以简化下列任务:
生成 UNIX. 或 Microsoft. Windows 文件系统
设置每个文件系统的quotas（配额，容量上限）和最大文件数量
显示生成的卷（volumes）和参数，按需要迅速调节
随时得到实时的统计数据，例如，卷使用百分比，可用容量，在用容量等。
管理和配置Qtrees，卷内的逻辑文件系统。
定义、调整、监控用户、组、Qtrees 的配额；按照分配空间和文件数量限制使用
管理访问服务
管理员利用FilerView 可以配置网络文件访问服务， NFS 和CIFS 。UNIX 和 Windows文件系统可以根据用户设置相应的访问:
配置服务
察看活动的session， security， 和统计statistics
审计
激活、报告、管理share 或者文件系统的使用
控制和监视文件系统
重新启动、关闭filer ，或者开启/关闭Data ONTAP 服务。
FilerView 可以开启/关闭NFS， CIFS， HTTP， 和其他的各种服务。用户定义的SNMP trap 可以自动监视特定的参数。当某些情况发生或者参数超过某些阈值时自动生成消息通知管理员。
