数据中心的应用环境
- 6套HP小型机
HP9000 Superdome（HP-UX）：核心数据库（1套）
HP9000 Rp8420（HP-UX）：应用服务器，并作为Superdome的备用机（1套）
HP9000 N4000（HP-UX）：应用服务器、中间件/前置机（4套）
- 3套SCO UNIX服务器
SCO UNIX：非集中程序用机（包括文件和数据）
SCO UNIX：客服系统95519
SCO UNIX：其它
- 2套Windows2K服务器
WINDOWS 2K：全省办公自动化
WINDOWS 2K：邮件与WWW应用。
业务、财务、OA、客服系统、邮件、数据分析系统等应用处理服务器位于省公司数据中心，各地市分公司、区县支公司、业务代办点的应用均是通过广域网专线互联到省公司，由省公司相应的HP小型机，采用三层结构来处理，所有应用的数据全部存储在省公司相应的小型机Superdome与Rp8420内，而这些小型机与服务器的数据备份则由省公司一套网络版、一套工作组版的Legato备份系统完成对所有的数据、应用程序与系统文件等信息进行备份。
备份方案及特点
许多备份管理软件支持以磁盘文件系统或网络文件系统作为备份设备（通过类似“Backup to Disk”模块来实现），通常的做法是以一个文件目录作为一个备份卷（在磁带库中是将每盘磁带当作一个备份卷），备份数据通过文件系统写入磁盘指定的目录。
- 性能
NAS：数据读写采用随机方式，速度较慢
H D：数据读写采用随机方式，速度较慢，且占用很多的网络资源
磁盘库：数据读写方式是顺序的，速度极快
- 管理方式
NAS：按文件系统的方式管理，占用较大的系统资源
H D : 按文件系统的方式管理，占用较大的系统资源
磁盘库: 按裸设备的方式管理，占用系统资源少
- 数据的安全性
NAS：文件系统容易被人为破坏（如病毒、误操作等）
H D：文件系统容易被人为破坏（如病毒、误操作等）
磁盘库：裸设备的数据不通过专门工具无法更改，不易损坏

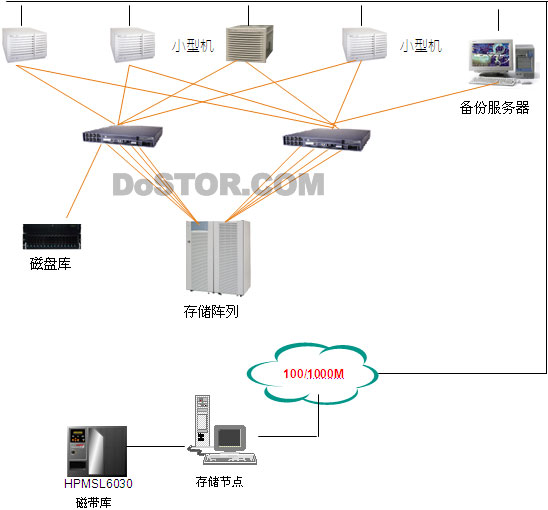

备份系统示意图
方案特点
升级后的备份系统是在原Legato备份系统的基础上，通过配置一个磁盘库设备，既为用户的数据备份提高了备份性能，又给系统数据的安全提供了的双重保险，避免了灾难事故发生时数据的丢失。
一重备份：
作为全省的数据备份系统，在省公司的磁盘库内存储了全省所有的保险数据。
二重备份：
作为省公司数据备份系统的灾备，在远程的HP部级MSL6030磁带库内存储与省公司磁盘库相同的备份内容（可以不同，具体情况根据需要来定），一旦省公司的磁盘库或存储介质出现故障不能使用时，利用远程的灾备系统MSL6030可将数据恢复到省公司的故障主机内，从而避免了备份系统的单点故障的发生。
