(连载)网络存储导论第15章:HDS解决方案(一)

    ShadowImage–“业务连续性”解决方案

    ShadowImage 是HDS 公司深入研究当今商业社会业务连续性处理流程、7 x 24 x 365 服务、数据可靠性、数据可用性、数据保护等一系列需求后,全力开发的、业界公认的、技术领先的数据复制软件。基于存储系统内部运行的数据复制技术,无需主机资源参与,最大程度的发挥了软件的可用性;瞬间分离得到的多个数据备份拷贝,提供了用户并行处理联机业务、批量作业、应用开发、测试、数据分析和数据挖掘、快速恢复的解决方案,节约了生产主机宝贵的资源而处理其他重要的业务,革新了批量作业、磁带备份的新策略,给客户提供了最佳投资选择–最小的总拥有价值(TOC)和最大化的投资回报。配合HDS 公司的TrueCopy 和Freedom 智能存储系统,为客户提供高度安全的、高度灵活的、高度统一的数据保护、容灾、数据备份的解决方案。

    它的主要功能如下:

    第一,它采用了高速的、无需主机处理资源参与的数据复制技术,不依赖于任何的主机操作系统、文件系统、和数据库系统的限制,以存储系统内部的软件操作,完成基于磁道的逻辑卷复制。

    其次,ShadowImage 使用了本地镜像、数据同步(异步方式)处理机制,在保证不增加主机I/O 响应时间的前提下,保护关键联机生产数据的高度安全性、应用系统的可靠性、数据的完整性,保护用户的商业信誉;运用立即获得连续性业务处理的不同时间段(PIT)的数据拷贝,确保灾难或故障发生时的最新时间段的数据拷贝备份和数据的一致性,提供客户灵活、快捷、安全的恢复方法。

    第三,通过ShadowImage,可以在一个系统内立即访问关键业务数据的拷贝,立即共享对时间比较敏感的相关数据,保证业务处理流程的并行处理,确保企业为客户提供实时的服务,提高客户对企业的忠诚度,提升企业对客户和市场的的敏捷反映程度。

    第四,ShadowImage 革新数据备份策略,提高操作流程的效率,彻底清除连续性业务处理流程中的“备份窗口(Backup-Window)”时间和缓慢的磁带备份时间,满足日益增长的业务量和数据急剧增长的需要,在日趋激烈的竞争中获取宝贵的空间

    第五,ShadowImage 在磁盘拷贝操作中提供快速的恢复技术和数据拷贝的高可用性,完全提升数据恢复的速度和可靠性,摒弃缓慢的、因磁带质量问题引发故障的磁带恢复机制,提升了企业对人为事故、灾难的快速恢复能力和应变能力

    第六,ShadowImage 通过快速数据拷贝技术和连续的PIT 数据拷贝技术,可以快速、有效的准备开发和测试环境,大大缩短新的商业应用程序的开发、测试的时间和周期,为用户快速推出业务品种提供强有力的保障,缩短业务创新的周期。通过快速数据拷贝技术,ShadowImage 快速的复制真实用户环境,大大简化灾难恢复测试的步骤计划、流程演练、例行测试,确保容灾计划的可实施性

    第七,ShadowImage 提供高可用的、灵活的操作性,客户可以自行配置和操作,无需HDS 工程师参与;无需预留专用的逻辑盘池,节约磁盘资源,提高了存储系统的利用率。经过ShadowImage 复制的所有数据拷贝都是Raid 保护的,本地镜像机制+磁盘矩阵Raid 技术给用户提供了双重的数据保护。

    第八,ShadowImage 支持开放系统和OS390 系统。开放系统下1 个源逻辑卷最多可以获得10 个拷贝(包括源卷),OS390 系统总共支持4 个拷贝(包括源卷)。HDS 9900V 系列最大支持4096 pairs(镜像磁盘对)。


  • 本地磁盘镜像功能与快速数据恢复

  •     ShadowImage 是存储系统内部的数据复制技术,磁盘的镜像功能对于主机系统是不知情的处理,异步方式数据复制技术在不增加主机I/O 响应时间的前提下,提供了逻辑卷的实时(异步方式)数据保护功能,提高了系统的可靠性通过ShadowImage,可以定义生产数据逻辑盘与备份逻辑盘的镜像复制关系,实时的(异步方式)保持2 个逻辑磁盘的数据同步。可产生一个或多个与生产主机数据库所在的盘卷(P-Vol)完全相同的一个备份镜像卷(S-Vol),备份镜像卷中的数据和生产数据库中的数据完全相同。

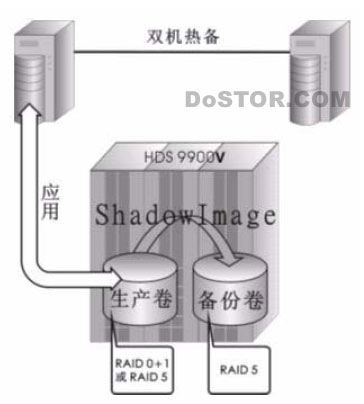

    图15-19 HDS9900 双机热备

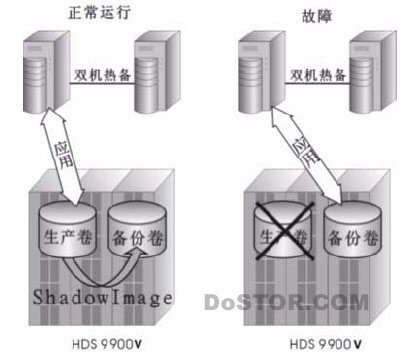

    图15-20 HDS 9900 双机热备工作过程


        ShadowImage 是实时镜像写与盘组RAID 保护,因此在同一9900V 系统内可得到2 份或多份数据拷贝,并当存放生产数据盘组发生故障不能恢复运行时可通过备份卷的数据(两边是实时一致的)与切换地址定义恢复应用,相比磁带恢复方法,SI 有无可伦比的快速性、简便性、可靠性。


  • 革新数据备份策略,缩短业务处理流程中的“备份窗口(Backup-Window)”

  •     通过ShadowImage 可以快速获得多个生产卷的PIT 数据拷贝,由此革新了业务处理流程的并行处理的新策略和解决方案,不但保持7×24 连续服务,并且消除了数据备份窗口,引发了LAN-Free, Server-Free 的数据备份的革命,节约了宝贵的CPU 和内存等资源、网络资源,大大缩短了应用系统因数据备份等原因的脱机时间。备份卷(S-Vol)是一个可独立寻址的盘卷,通过分离磁盘镜像对等操作,马上可以获得多个与生产数据完全一样的数据拷贝备份卷,这些卷可以立即在同一系统内使用,或者通过装载等操作被其他的系统使用。

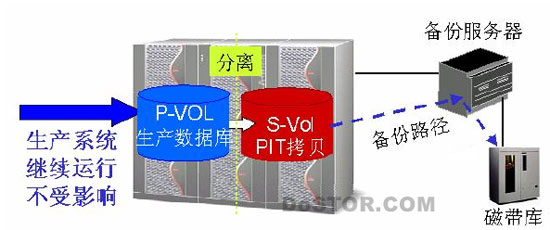

    图15-21 ShadowImage 的数据备份


        用户应用系统几乎无需“0”秒的下机时间,即可利用其他主机备份通过ShadowImage得到的时间段(PIT)的数据拷贝。

        由于备份主机系统直接连接存储系统,可以访问SI 的数据拷贝,因此备份主机与磁带库构成了LAN-free 的备份体系,释放了传统备份方法所占用的局域网带宽。

        另,ShadowImage 兼容任何的主机备份软件–完全的、自动化的兼容VERITAS NetBackup version 4.5 软件。


  • PIT(Point in Time)拷贝的并行应用

  •     ShadowImage PIT 解决方案为用户提供了业务并行处理的新思路和实际可行的操作流程,不但可以继续生产系统的运行,还可以同时处理以前无法并行处理的业务,极大的提高了生产效率和生产力。

        其次,它缩短了应用测试过程中环境准备、测试失败后的数据恢复的时间和周期,通过SI 的瞬间分离技术、本地镜像、多个PIT 拷贝等功能,上述复杂、麻烦、危险性极高的操作可以快速、安全的实施。

        SI 的PIT 拷贝解决方案可以帮助缩短应用开发周期,应用环境的准备瞬间可以获得,提高应用测试、开发的效率,加快产品创新周期,保持市场的竞争力,是系统程序员、数据库管理员的福音。

        ShadowImage PIT 还解决了长期困绕用户的大量数据传输的问题。用户的数据分析和数据挖掘业务将无需耗费大量的时间进行生产数据、历史数据的传输与迁移,PIT 拷贝的使用可以保障客户快速、实时的分析营业数据,极大的提升了商业价值,是用户最好的投资回报。

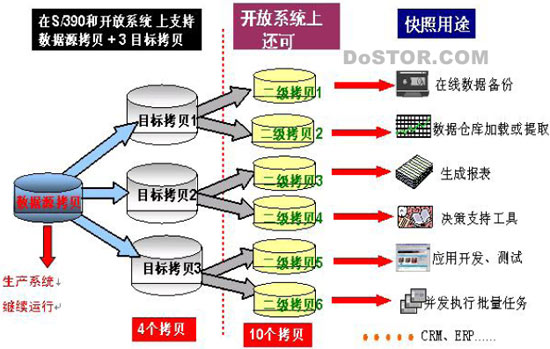

    图 15-22 PIT 拷贝过程


        ShadowImage 是HDS 提供的独特系统件,既可以在主机上通过CCI(Command Control Interface)控制操作,也可以在HDS 存储系统本地的服务控制台(SVP)操作。它使主机系统和9900V 设备管理者能够在后台状态下,为主机处理的数据在9900V 内部实时创建可独立寻址的多copy 卷。这些copy 卷是应用数据存放的现用生产卷的镜象,可同时并行运行任务。一旦生产数据的copy 卷建立后,通过命令可以与其生产卷分割开,应用系统数据库可通过生产卷继续做联机应用,与此同时,备份系统可利用copy 卷进行备份、报表生成和应用开发测试等工作。


  • ShadowImage–安全、经济、有效的数据容灾解决方案

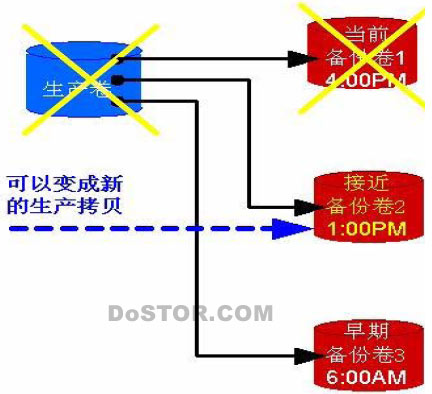

  • 图 15-23 ShadowImage 的卷复制


        ShadowImage 本地镜像技术提供本地关键数据的实时(异步方式)的镜像备份解决方案,在保证正常的I/O 响应时间的前提下,用户可以将关键的生产数据实时保持镜像备份,长时间的保持数据同步,镜像操作由HDS 智能存储系统内部完成,对主机操作系统是不知情的正常的I/O 操作;一旦生产卷故障,应用系统可以快速的使用相同内容的备份卷恢复生产系统。配合HDS 磁盘系统的Raid 技术,给用户提供了双重的数据保护。

        ShadowImage 的快速PIT(Point in Time)拷贝技术,保障了用户连续、快速、完整、可靠、灵活的获得连续时间的关键数据拷贝;当由于误操作、测试、或者灾难对原始数据造成破坏,PIT 拷贝可以帮助客户快速的、戏剧性的恢复最接近时间段、或者客户指定的时间段的数据;快速的复制、同步、分离、恢复机制为客户提供了安全的、快速的、灵活的数据恢复保障,极大的缩短故障恢复的时间,最大限度的降低灾难的冲击,减少用户的损失。

        ShadowImage 提供了全新的、经济的、可实施的容灾测试解决方案,可以在保持本地生产系统和远程拷贝不受影响的情况下,通过远程SI 的PIT 拷贝,进行实时的、模拟真实数据环境的灾难恢复计划的测试。

        TrueCopy+ShadowImage 配合使用为用户提供了“终极”数据保护的解决方案,实现了多重媒介、多重备份、异地容灾、本地镜像、本地恢复、异地恢复的立体数据保护解决方案。

        与HDS 的远程拷贝软件TrueCopy 配合使用,可以非常灵活按照不通的需求和具体环境情况组合各种异地容灾备份方案,提供具有高度的灵活性、高度的安全性、高度的数据一致性、高度的可靠性的容灾数据保护解决方案

        注:目前,HDS 的TrueCopy 软件其独有的时间戳(Timestamp)和一致性组(Consistency Group)技术,是目前存储业界唯一可行且安全的存储系统之间的异步数据备份方案并被广大用户采用。
