陕西联通成立于1995年，主要经营移动通信、长途数据、互联网等多项业务，目前已在全省10地市、103个县、区设立了分公司；GSM、CDMA移动用户总数达到450万户，193长途注册电话用户超过155万户，互联网用户超过20万户。
陕西联通近五年经历着飞速地增长：2001年仅有20多万用户，仅占陕西电信市场收入的7%。而相比2000年，目前收入占有率增长了13%，移动电话用户增长了14倍，193长途注册电话用户增长了10倍，互联网用户增长了35倍，业务数据的存储需求也成倍递增。
业务应用
业务品种丰富多样让陕西联通的综合营业账务（IAS）系统内容十分庞杂，包括C网、G网、165在内的总共18个独立的小系统导致存储资源非常分散（参见如下的网络拓扑示意图），面对日趋重要的数据备份和恢复需求，现在系统仅能实现个别关键应用数据的备份，如定时地备份话费详单等数据，对于其它数据，如实时的超长话单、大客户信息等很难实现集中备份，影响了业务的回溯，很难满足成倍增长的业务需求，也影响了法规遵从需求的实现。此外，由于现有系统在实现备份过程中，路径很长，同时很难有效地实现各种资源的整合使用，在很大程度上影响了内部网络的性能。

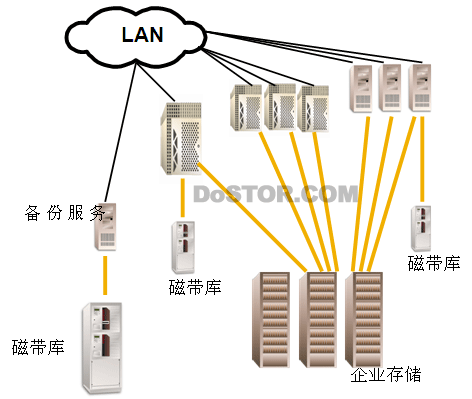

图1：整合前异常分散的存储资源
整合现有分散的存储资源，实现全面数据的集中备份和按需备份，实现全面的数据保护以提高集中部署能力，成为此次存储网络整合的核心目标。
解决方案
为架构一个实现全面数据的集中备份和按需备份的存储网络，陕西联通选择了McDATA运营级数据中心存储网络整合解决方案（网络拓扑示意图如下）。

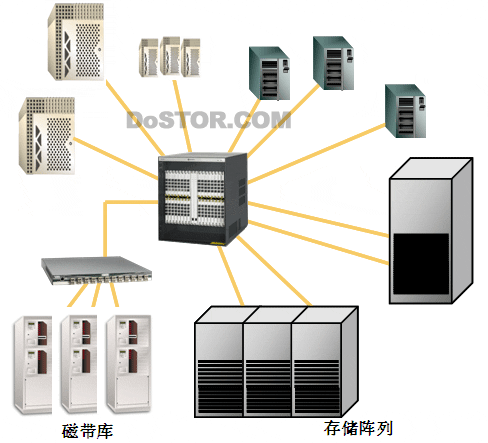

图2：充分整合存储资源，实现数据按需集中备份
整个方案完成了磁带库整合，实现了企业级磁带库的共享和高速的SAN数据传输，采用LAN-Free备份和Serverless备份，陕西联通实施完成了基于SAN的备份。各业务系统的服务器通过McDATA的Intrepid 6140导向器搭建的双SAN Fabric构架相连，进入由EMC磁盘阵列和IBM磁带库共同组成的虚拟的数据中心，这样，各个业务系统产生的业务数据均直接通过Intrepid 导向器备份到IBM磁带库或EMC磁盘阵列中。
LAN-Free备份实现了更快速的备份以满足日益缩小的备份窗口的要求。通过将数据备份的流量从局域网转移到专用网络上，使得数据备份和普通的用户访问都能获得更大的带宽，提升了内部网络的性能。Serverless备份则是允许将数据从一个存储单元直接移至另一存储单元，这种跳过服务器的方法释放了服务器的宝贵资源，使其可以专注于计划中的应用。
整个方案有效地完成了存储资源和服务器资源的整合，轻松实现了全部业务数据按需的集中备份，让存储资源的利用率和数据的可用性得到了极大地提高，方便了应用的集中部署。
数据备份对导向器性能要求相当高，McDATA很多领先的设计与应用很好地满足了这一点。陕西联通信息系统部相关负责人表示：“Intrepid 6140的每一个端口都有独立的用于数据缓存的硬件资源，确保满足高带宽数据备份作业，轻松应对高带宽业务传输带来的持续I/O流的需求”。
此外，McDATA的导向器独特的Crossbar技术保证了任意两端口间的时延一致，在充分保证高速数据传输性能的前提下，隔离了应用系统和存储资源的相关性，简化了资源的部署、设计和规划，更加方便业务开展。
McDATA的重点优势
陕西联通信息系统部相关负责人表示：“Intrepid 6140的每一个端口都有独立的用于数据缓存的硬件资源，确保满足高带宽数据备份作业，轻松应对高带宽业务传输带来的持续I/O流的需求；而其独特的Crossbar技术简化了资源的部署、设计和规划，更加方便业务开展”。
客户得益
陕西联通信息系统部相关负责人王建民说：“整个存储网络的整合完成后，使之前仅能完成个别关键应用数据定时备份的陕西联通，实现了对实时的超长话单、大客户信息等全部业务数据按需、实时的集中备份，完全可以实现业务的回溯，满足日益严苛的法规遵从需求，并且极大地提高了客户服务的能力。
此外，由于有效地整合了存储资源和服务器资源，使存储资源的利用率提升了1.5倍以上，大大降低了系统成本并提升了投资回报率，且扩展了更高的计算能力，更加方便应用的集中部署。
采用的技术解决方案
运营级数据中心存储网络整合解决方案
业务收益
全部业务数据实现按需、实时的集中备份，满足业务回溯的要求，提高客户服务能力，满足日益严苛的法规遵从需求。
产品
- Intrepid 6140 Director
- Sphereon 4700
