9.2.5 系统建设的下一步设想
一个好的系统设计，往往体现在它能否适应客户将来新的需求，在不久的将来，用户 可能会在两个办公区域之间做数据容灾，拓朴结构图如图9-3所示：

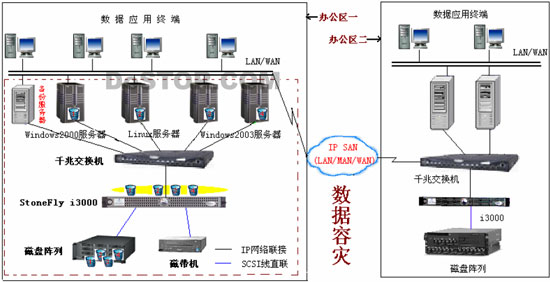

图 9-3 容灾系统示意图
从上图不难看出，办公区一就是现在的系统，办公区二是现有系统的扩展，这就保证了系统的升级是在原有系统不变的情况的下进行的，不仅操作十分方便而且节省了成本。
9.2.6 解决方案介绍
IP SAN 存储管理服务器
本方案使用的IP SAN 存储管理服务器它是一个企业级的、完全基于行业标准的IP 网络存储系统(IP SAN)。它为企业建立集中化存贮网络系统提供了一种优秀的、高效率的手段。

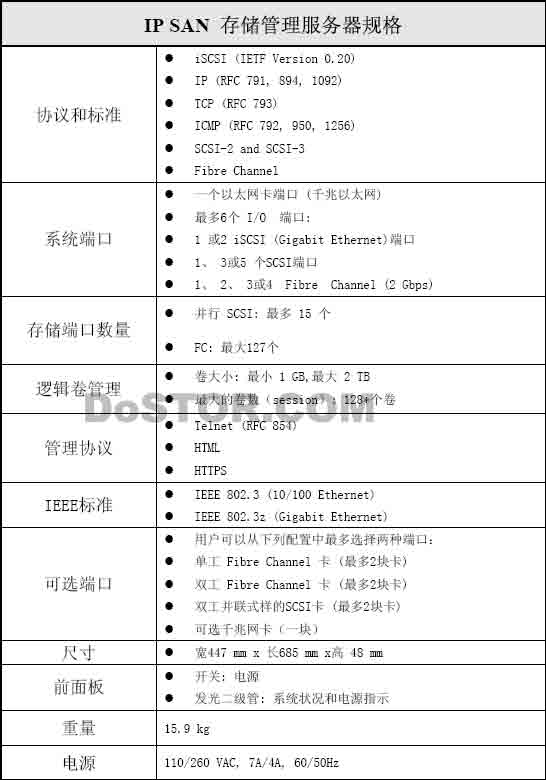

表 9-1 IP SAN 存储管理器
- IP SAN 备份系统
本方案的IP SAN 备份系统采用了一种全新的体系结构，专为操作简单、无缝连接和可伸缩性的存储方案而设计，以应对21 世纪数据存储和管理需求。通过对传统数据管理中分离功能的紧密整合，利用完整的存储栈，从应用到设备，进行完整的、透明的管理，以自动操作的方式提供应用数据的存取和可用性。数据的索引、管理和传送都是建立公共技术引擎CTE 上的（CommVault Common Technology Engine），该IP SAN 存储备份系统平台是统一进行数据保护、高可用性、迁移、归档、存储资源管理/SAN 管理的基础，能用单一的、自动的平台来管理全局的数据、目录和索引。CTE 是个底层的软件，奠定了CommVault 所有产品能执行元策略（Meta-Policy）的独特能力，通过CTE 能把操作命令的特点转化成可控制的软件级或模块级的策略。
该IP SAN 存储备份系统平台包含了一系列可配置的软件模块，用来组织和实施真正的数据集中策略，来管理企业的信息存取，该IP SAN 存储备份系统软件模块包括：
- 数据备份和恢复(Backup & Recovery)；
- 数据迁移或分级存储（HSM）(DataMigrator)；
- 依法归档(Data Archiver)；
- 应用的高可用性/灾难恢复(Quick Recovery)；
- 存储资源管理(Storage Resource Management)；
- SAN、网络和介质管理(SAN Management)；
- 集中统一管理以上所有模块。
IP SAN 备份系统能创建基于数据特性和优先级的智能策略，在NAS、SAN、DAS 以及LAN/WAN 环境中对存储进行统一的管理和使用。该IP SAN 存储备份系统能让IT 管理员创建用于保护和存储数据的策略，这些策略是基于存储模式、数据恢复和保留的优先级，利用统一的易于使用和管理的功能组件，直接控制存储设备每天的价值和保护数据的费用，从而改进公司的成本底线。该IP SAN 存储备份系统的优势在于：
灵活性、可扩充性、可靠性和易用性：提供了智能的、模块化的方法，让用户能实施单个的解决方案，或在需要时继续添加所需的模块，能在时间、效果、培训和费用方面来分步实施。

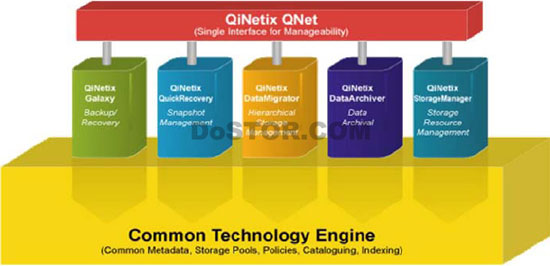

图 9-4 IP SAN 存储管理软件构造
用逻辑的图视来对应所有存储资源的物理图视：用该IP SAN 存储备份系统，管理员能在统一的浏览控制台上快速、方便的进行操作和数据存取，而不需要知道数据具体所在的物理位置。
多种级别的策略驱动或用户直接管理数据：利用自动的关键功能进行数据传送和数据管理间的交互，该IP SAN 存储备份系统神奇地减少了必须的管理员数量，其灵活度可由场地和特殊的数据需求来定。
与应用高度集成：客户端的模块提供了无与伦比的数据管理功能，针对关键的文件系统和应用数据，如：UNIX、Windows、Linux、NetWare、Oracle、Exchange、Lotus Notes/Domino、Informix、SharePoint Portal、SQL、Sybase。
可移动的、完整的“点击”界面：系统管理员能方便的、完全控制所有数据，不管他是在当地还是在异地。
自动的交互过程：能方便到只要用一个系统客户端就能进行数据管理，功能十分强大，能轻松应对其部门广泛分布在不同地方的企业的备份需求。
能对磁盘、磁带和光盘构成的虚拟存储池进行管理：包括磁盘阵列（具有或不具有快照功能），具有机械手的带库，磁带驱动器分配，磁带介质生命周期的管理。
可配置的软件模块：能满足企业在发展中的不断需求。
该IP SAN 存储备份系统平台基本架构包括了建立在单一的CTE 上可交互的多个软件模块，并能用统一的控制台进行管理。它包括了五个独立的软件产品：备份/恢复、数据迁移、合法的归档、快速恢复和存储资源管理/SAN 管理，这些软件都共享公共的底层软件。
CTE 使这一切成为可能，CTE 是一个能执行“元策略”算法的底层软件，利用这个公共的底层软件，软件服务的品质能变成可控制的软件产品级/模块级的策略。
该IP SAN 存储备份系统包括了下面软件模块：
- QBR (CommVault Galaxy Backup & Recovery) 完善的数据保护模块。
- QDM (该IP SAN 存储备份系统 DataMigrator) 数据迁移/分级存储模块。
- QDA (该IP SAN 存储备份系统 DataArchiver) 合法的归档模块。
- QR (该IP SAN 存储备份系统 Quick Recovery) 快照管理和应用级的高可用，快速恢复模块，包括两个配置：
QR-HA 高可用模块用来快速恢复应用。
QR-DR 灾难恢复模块用来创建远程快速恢复卷。
- QSM (该IP SAN 存储备份系统 Storage Manager) 存储管理模块包括了存储资源管理(SRM)和SAN 网下的存储设备和网络部件的管理。
- Q-Net 能用单一的界面对本地和异地的多个CommCell 进行管理，并提供策略管理、分析和跟踪二级存储、并提供统一的监控和报表等功能。
