纲要
- 容灾方案目的
- 容灾方案的实现方式和区别
- 基于浪潮CX500存储系统的容灾方案
正文
1.容灾方案目的
随着信息化建设的不断发展，人们已经越来越意识到数据的重要性。数据的价值体现有两个前提，既数据的安全和可用。这就要求数据信息系统具有高可用性。基于这种认识，各种存储技术被快速发展起来。保证数据的安全性有专业存储系统和备份解决方案。RAID技术提供了存储系统的数据容错能力，专业存储系统不但使用RAID技术保护用户的数据而且在系统方面还有很多高可靠性的保障，比如硬件冗余、内部无线缆连接以及数据存取路径冗余等等。而备份解决方案极大的提高了数据的安全性。对于数据的损坏或丢失都可以恢复。在服务器应用层，如果服务器出现故障就会导致数据不可访问，数据的价值同样得不到体现，因此保证服务器应用的高可用也极为重要，而多服务器的集群技术就完全可以解决这个问题，目前最多的应用最多的是两个节点的集群：双机高可用解决方案。经过这些技术的应用，对于用户数据中心的各种故障可能性都可以很好的解决，保证了数据的安全性和可用性。
上述的解决方案都是针对数据中心的，在数据中心范围内可以保证系统的正常运行。但当数据中心遭受灾难时，所有的应用和数据都会遭到损坏，也就无法继续提供服务了，而且在这种情况下，系统重建的时间会很长，对于现在的大型企业的应用服务，这无疑会对企业的生产经营活动产生巨大影响，严重的会造成公司企业的倒闭。这种例子在美国911事件中多不胜数。有了这些教训人们对数据的安全性和应用的可持续性更加重视了，而解决数据中心级的高可用性就要靠容灾解决方案来实现。容灾解决方案保证在数据中心遭受灾难时可以有灾备中心继续提供数据和应用服务，使各种商业应用保持正常运转，在911事件中，使用容灾解决方案的企业的业务和数据都没受到严重影响，可以在短时间内恢复应用服务。
由此可见，在这个数据重要性极度受到关注的今天，容灾方案是多么的重要。特别是对于大型分步式的经营机构和承载关键应用的系统，比如大型企业和电信、银行等关系国计民生的系统。
2.容灾方案的实现方式和区别
伴随着技术的发展，容灾的解决方案也经历了一个比较长的发展过程。目前来看有几种主要的容灾方式。
1)磁带备份容灾
一般需要和备份系统配合。将数据在本地的数据中心备份到磁带后运送的异地的灾备中心存放，灾备中心负责对磁带进行管理。
这种方式主要由备份软件来实现。其特点是投资少，除去磁带的运送和存放外，其他步骤可实现自动化管理。但容灾时需要的恢复时间比较长，实时性比较低，由于备份的频率不会太频繁，数据的丢失量也比较多。
2)数据复制容灾
将数据中心的数据实时的复制到灾备中心。
目前可以在存储系统的多个层面实现数据复制。可以通过在两地的服务器上安装实时复制软件实现基于服务器的复制方式；可以使用一些带有数据复制功能的存储交换机实现远程交换机之间的数据复制；还可以基于存储系统实现存储系统之间的数据复制，这需要功能比较完善的存储系统。
这是目前比较常用的容灾方式，可选择性多。基于软件的实现方式投资最少，但性能一般。使用交换机是一个比较不错的选择，但现在处于发展阶段，目前多用于ISCSI的存储交换机，普遍造价较高。由存储系统完成数据复制功能是最常见的选择，性能也最好，完全后台运行不会影响主机系统。而且实现简单，如果用户使用这种存储产品就不会在容灾方面进行专门投资，相对来说性价比最好。
3)应用远程容灾
实现远程实时的数据中心之间的应用切换。一般在服务器上安装相应的软件实现，需要和基于服务器的软件复制方案结合使用，由复制软件实现远程的数据复制。
这种容灾方式一般需要购买整体的软件解决方案保证数据复制和应用切换的完全兼容。其中要使用专门的卷管理系统和文件系统，需要对服务器端做较低层的设定，可能会对现有的系统进行停机，相对来说实现比较复杂。但自动化的功能更完善。
3.基于浪潮CX500存储系统的容灾方案
由上面的分析可见，针对目前的技术和市场现状，使用基于存储系统的数据复制容灾方案性价比较好。所以本期我们推荐使用浪潮CX500存储系统的容灾方案。
浪潮CX500作为CX系列中的高阶产品，可支持多主机与操作系统，如HP®-UX、IBM® AIX、SGI、Irix和TRUS-64，可提供高达760MB/s、120000IOPS的优越缓存性能，可在26U空间中提供17.5TB（采用FC硬盘驱动器）或28.4TB（采用ATA硬盘驱动器）存储空间，完全满足当前应用的数据存储需求并预留升级空间。CX500可以通过MirrorView软件使系统获得数据复制功能，支持本地或异地的数据复制，进而可实现灾难恢复。MirrotView可在CX系列存储系统之间执行单向或双向远程数据镜像。
MirrorView支持同步复制方式，通过应用程序的逐个I/O连续地复制数据，以最大程度地提高数据的可用性。MirrorView也支持异步复制数据可不受应用程序 I/O 的限制，从而确保可恢复性并延伸距离，同时减少网络带宽需求。因此MirrorView可支持通过光纤或和较低成本的 IP 通信链路部署远程镜像解决方案 。

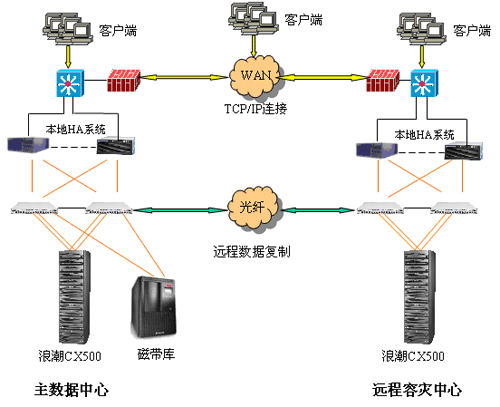

上图中的核心部分由浪潮CX500数据中心级的智能存储平台、浪潮存储网络交换机构成，主机通过光纤和浪潮 SAN光纤交换机和存储连接，提供全面的存储服务的整体解决方案。
在远离现在主数据中心和远程容灾中心安装二台浪潮CX500磁盘阵列。将主数据中心的浪潮CX500与远程容灾中心的浪潮CX500通过交换机之间的支持长距离的长波单模光纤连接到一起，将交换机的分区管理进行调整，使得两个中心的交换机构成一个单一的Fabirc，从而使两端的磁盘阵列可以互相通讯。每台浪潮CX500磁盘阵列安装运行MirrorView软件，通过管理软件Navisphere管理软件将需要镜像同步的卷组连接到一起，从而完成磁盘阵列之间的数据同步。
此方案支持的距离根据数据中心间的连接方式不同而不同。在35KM内可以使用长波单模光纤连接进行同步方式的复制，而通过DWDM可以将光纤的连接扩展到200公里的距离，如果使用异步方式的复制可以通过存储网关进行协议转化，从而可以通过基于IP的广域网进行连接，这在理论上可以实现无限制距离的远程容灾。
