HP ProLiant 存储服务器 -- NAS 存储解决方案

    项目背景与需求


    某外企的存储分析系统,有多种不同应用系统,其中包含基于Unix、Linux和Windows 平台的双机系统和数据分析系统。用户需要确保该存储系统中数据的实时性、高可用性和高可靠性;实现系统中Unix、Linux和Windows之间数据的共享;可实现对该系统中多台服务器和工作站的数据的集中存储管理。实现Windows系统分析工作站能够共享使用Unix和Linux服务器的文件数据。


    解决方案


    根据用户的需求,HP设计了SAN+NAS存储解决方案,该系统由1台NAS文件转换服务器(HP Storage Server DL380G4)、2台数据分析服务器(双机集群)、3台接口工作站(其中接口1个接口3采用HP XW4100工作站,接口2采用HP ML350G4服务器)与1台HP 8口光纤通道交换机和1台HP MSA1000光纤磁盘阵列组成SAN架构存储体系。每台工作站和服务器均安装有1块存储光纤通道卡通过交换机连接到MSA1000存储,最终实现各工作站和服务器的数据集中存入到光纤阵列中,进行统一的管理和存储。该方案采用了HP FCA存储光纤交换机、HP MSA1000光纤磁盘阵列、HP Storage Server DL380G4、 VERITAS备份和集群软件。


    该方案具备以下特点:存储设备(磁盘阵列)采用主要部件冗余结构,具有高可靠性;Storage Server、服务器、交换机、存储设备都可以在线扩展,具有高扩展性;采用SAN、光纤磁盘阵列、多机共享SAN存储,具有更高的先进性;SAN磁盘阵列对各主机的操作系统平台都有良好的支持,将来可以灵活扩展,具有高度的灵活性;所有硬件产品(光纤卡,磁盘阵列,Storage Server)都配置了功能强大的管理软件,具有高度的可管理性。


    全面的存储服务器解决方案


    存储的需求和复杂性在迅速增加,而预算却在不断紧缩-使用当前的存储架构很难提供您的环境所需的服务级别。同时,由于管理设备和直连存储设备分遍于您的基础设施架构上,因而存储变得比以往更加复杂。这些正是您需要HP ProLiant存储服务器解决方案的原因所在。


    HP ProLiant存储服务器经济适用、易于理解且部署简单,它采用工业标准组件构建而成,可与现有的以太网基础设施架构兼容,通过基于Web的图形用户界面,管理简单易行,实现了整合与集中的存储及存储管理,降低了您的总体拥有成本(TCO) ,可以快速、轻松地扩展,满足未来的存储扩展需要,建立在标准基础之上,降低您的成本。


    HP ProLiant DL380 G4存储服务器(SAN存储机型)将NAS和SAN的最佳功能组合在一个共享的存储池中。这一强大的融合将NAS“头”或“网关”与SAN相连,以便为客户机提供文件服务。应用服务器还可以连接到SAN中,提供数据块服务。这样,NAS便可扩展到SAN的极限。您不必再单独管理存储孤岛。集群会使您的应用程序始终正常运行。增强的可扩展性和可管理性、文件级存取及虚拟化使您可以充分利用存储网络,存储各种类型的数据。 对于企业级部署,DL380存储服务器允许您向IT SAN提出更多的要求-更大的灵活性,更高的灵敏性,以及丰厚的投资回报。


    应用效果


    方案实施结束后,本数据备份系统完全满足了用户原先提出的各方面要求,并在高性能、集中管理等方面为用户留下深刻印象。本系统现在已经为用户的数据管理发挥重要作用,并将作为今后备份管理的主平台,随着系统架构的扩展而不断扩展和升级。

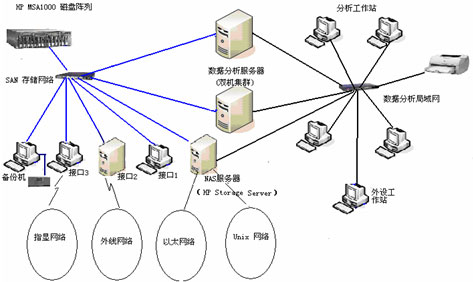

系统拓扑图
