众志和达:异地容灾案例

    用户所属数据通信局是依托电信级网络环境建立起来的一家国际A类IDC。该电信数据中心在该地拥有四处高品质机房,总托管面积达3000平方米,可容纳数千个托管机位。为上千台服务器提供高品质的网络资源和专业化服务。随着Internet和城域网技术的快速发展,数据通讯局的业务也得到了较快的发展。数据的增长使得企业对存储空间、数据安全的要求越来越高。


    面临的挑战



  •  利用较低的投资实现SSP(Storage ServiceProvider)增值服务

  •  利用用户已有的存储设备,实现基于中央控制的管理机制

  •  采用何种方式在IP网络上实现SAN和NAS的结合

  •  如何实现核心数据的异地容灾

  •  采用何种方式实现关键数据的保护。

    用户需求


    为了进一步完善IDC的业务系统,数据局提出了建立基于IP网络技术和远程光纤通道技术的存储区域网(SAN)和NAS的存储服务系统、数据备份服务系统和异地容灾系统。


    数据存储系统需要达到如下的建设目标:



  •      在两地数据中心实现存储区域网(SAN)或NAS存储架构。实现集中存储和异种多平台多服务器数据的存储和共享。

  •      能够保证新添加的存储设备和应用服务器的无缝扩展,无需停机。

  •      实现一套安全高效的在线备份和恢复方案。

  •      实现两地数据中心数据同步,实现两地数据中心异地容灾。存储系统提供多种同步策略,包括完全、增量、手动、自动更新、预定。

  •      系统软件和硬件能够在线升级。

    解决方案

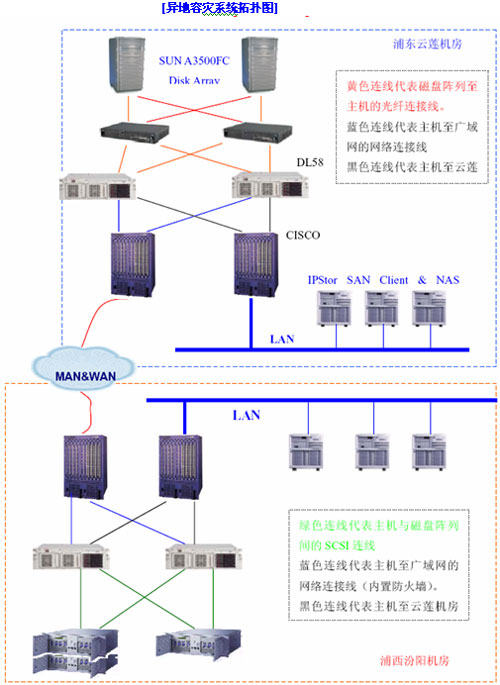

    根据用户需求,公司为用户设计了一套Falconstor IPStor存储管理软件为核心,以千兆网络为传输介质的IP/SAN智能网络存储系统。利用原有的存储设备,使用Mirror模块实现本地关键数据的镜像、对于核心数据利用Remote Replicator模块通过广域IP链路将数据复制到异地的数据容灾中心,并且使用Zero Impact Backup模块实现数据的高速备份。同时,对于人为因素造成的数据丢失也提供了有效保护。



  •      我们引入两台IPStor存储管理服务器,将上海电信存储中心现有的EMC磁盘阵列通过光纤和数据局自用的磁盘阵列与存储管理服务器相连,建立存储服务中心。

  •      IPStor存储管理服务器将其所连的各种磁盘存储设备进行整合,形成一个大的虚拟磁盘。在虚拟磁盘上又可以进一步划分逻辑卷,分配给网络上各应用服务器使用。应用服务器上只要安装IPStor SAN客户机软件就可以访问分配的存储空间(逻辑卷)。IPStor服务器还可以把逻辑卷通过NAS方式(NFS、CIFS)向各应用服务器提供远程文件系统资源。

  •      通过IPStor的复制功能,将本地数据按设定的时间间隔复制到远程的存储管理服务器。IPStor具有完善的远程异步数据复制功能,在两台IPStor服务器之间通过以太网络即可实现数据块(逻辑卷)级复制,从而实现应用系统容灾。真正建立了存储系统容灾中心。

    用户收益–实现不同类型存储设备间的镜像和容灾


    1、 集中控制,减少管理成本。


    2、在IP网络上实现了IP/SAN和NAS的完美结合。


    3、利用IPStor双工模块实现存储系统的全冗余结构。


    4、用IPStor提供的备份接口实现SSP系统的裸设备份,对人为因素的数据丢失提供有效保护。
