SEPATON &VERITAS 针对银行数据备份成功案例

    项目背景


    随着银行业务数据上收工作的进行,越来越多的数据在分行和总行集中存储、处理、调用和分析。面对如此巨大、重要的数据,传统备份方式不能满足业务和安全的需要,且很难对整合的数据进行本地或异地的移植、分析,只有采用最先进的高速备份系统才能满足需求。


    国内某知名银行在当今众多的新型备份技术和设备中,进行了严格测试和精密筛选,最终选择了美国SEAPTON有限公司的 S2100-ES2虚拟磁带库(Virtual Tape Library, VTL)和美国VERITAS公司的VERITAS NetBackup备份软件来组建一个先进、快速、稳定、安全的备份系统。经过实践证明,这两款产品以各自优异的表现、理想的协同工作效率获得了用户青睐。


    解决方案


    本解决方案将备份作业切分为两个部分:第一部分利用快速的虚拟磁带库设备在VERITAS软件的控制下进行数据备份,在规定的时间内,按照用户要求快速完成将数据备份;第二部分仍然在VERITAS软件控制下,针对已完成备份的数据中需要进行长时间保存的数据,利用Vault功能,在不占用业务主机资源的情况下,运用虚拟磁带库匹配物理磁带库进行数据复制,做离线保存。数据恢复作业同样分为两个部分:从虚拟磁带库做快速恢复,从物理磁库做离线数据恢复。


    银行的备份网络系统采用LAN和SAN网络结合的方式,对应用相对较少的系统采用LAN客户端的方式,而对于重要的业务采用基于SAN(LAN Free)的方式传输,极大地减少了网络上的数据流量,保证了主机I/O性能、处理能力以及网络的带宽,真正实现了LAN Free的数据备份。

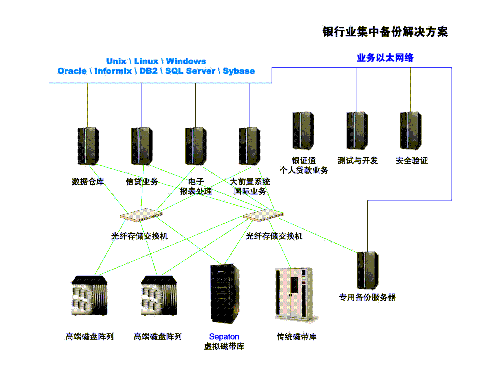

    该项目中数据备份/恢复系统的拓扑结构如下图所示:



    由于SEPATON S2100-ES2具备150MB/s?D1.2GB/s持续备份/恢复的优异性能,即最大速度下1小时可以备份4.3TB数据,备份恢复速度1:1,这样,使用户大数据量的备份/恢复能够同等时间内完成。另外,每个ES2可以有4个分布工作节点,每个分布工作节点包括2个用于连接用户设备的SRE节点,每个SRE节点有一个支持2Gb/s 速度的光纤通道接口。全部4个分布节点工作的时候,最大可以仿真64个磁带库,256个驱动器,每建立一个虚拟存储池可以仿真5000~8192盘磁带,磁带的容量完全由客户个性化定制。ES2除了其备份/恢复速度快、兼容性强、易于扩容的优点得到用户认同外,其独有的ReadyRestore软件更提供了强大的功能,如综合全量备份、终端用户恢复、基于内容的压缩、多点备份/恢复、镜像备份等。


    应用效果


    在使用本方案之前,银行曾经尝试过使用传统磁带库进行备份,但是结果表明不能满足需求。由于应用系统留给备份工作的时间是十分有限的,从平均业务运行的时间来看,只有大约3.5个小时许可备份使用主机的系统资源和调用数据资源,而在其他时间,出于处理性能和安全的考虑,资源将长时间的被种类繁多的不间断应用业务使用。面对已经积累下来的巨大数据量,采用传统的备份方式不可能在如此短的备份窗口时间内完成任务。


    采用本方案后,根据用户现场实测,在SEPATON S2100-ES2和VERITAS NetBackup 配合使用的情况下,备份DB2 数据库120GB数据,使用单数据流、单个虚拟磁带驱动器进行备份,20分钟内即完成备份,平均速度在100MB/s。在并发数据流和多虚拟驱动器并发工作时,按照用户要求,在3.5小时内完成多个数据库的,数据总量超过4TB的数据备份(其中有一个数据库的数据就有3TB),以及超过2.5TB的报文数据备份。由于采用ES2的综合全量备份功能,大大削减了直接生成新全量备份、由增量备份和原有全量备份生成合成全量备份所需的时间,节约了存储容量资源,并使得VERITAS NetBackup新的合成备份更加有效率,如虎添翼,再其高效的基础上,更加快速地完成备份。ES2基于内容的压缩功能用户的文件系统按照1:21的比例进行压缩备份,大大节约了存储空间。使用基于网络浏览器的图形化用户管理界面,实时的部件故障电子邮件报警,支持SNMP管理,设备蜂鸣器自动告警机制,管理员体验到了轻松管理。


    VERITAS NetBackup软件灵活的管理界面、强大的设备管理功能和开放性策略,以及BMR,Advance Client等软件,从根本上满足了用户关心的主机资源保护、处理繁多容量大的小文件等需求。特别是VERITAS的BMR功能大大保护了主机资源。


    本方案不但支持用户现有的SAN/LAN混合环境,从扩展性的角度看,SEPATON ES2 产品可以轻松从3.5TB?D1000TB进行扩容,VERITAS备份软件产品对于增加备份节点、备份设备、新应用等都有相应的平滑过渡方案。所以,从客户选用SEPATON&VERITAS产品的时刻开始,就永远消除了银行系统中对于数据备份的后顾之忧。


    美国SEPATON有限公司做为专业的VTL生产厂商,从2002年开始推出S2100系列产品,在该行业拥有最早的历史和经验。经过长时间的锤炼与验证,其产品拥有最稳定成熟的技术,其技术优势明显高于其他竞争产品。SEPATON基于VERITAS NetBackup软件开发了自己特有的专利性功能,使其与VERITAS NetBackup软件协同工作可以达到最优化的效率,提升了软件的功能,现已成为全球VERITAS NetBackup备份解决方案的最好合作伙伴。S2100系列产品以其强大的虚拟功能,优越的性能也成为VERITAS NetBackup软件开发实验室的主要测试设备。SEPATON与VERITAS会继续签手合作,在银行、保险、电信行业为用户提供完整的数据备份/恢复解决方案。
