美国扩斯达公司磁带库案例应用分析--澳门娱乐场

    中国澳门娱乐场在2003年启动全新的保安监控系统计划。把所有旧型VHS录像带系统全改为最先进和最高精度的数字保安监控系统。通过激烈的竞投后最后由香港上市的Multivision(贸泰公司)夺标,一举承包澳门娱乐公司属下所有赌场的保安监控系统的供货和安装。

    高精度达2.5Mbps/帧

    由于澳门赌监的高要求,每一台16通道的监控数码录像系统所产生的数据量就变得非常庞大,每台达到每天400GB,要求保存16天。即每台数码录像系统需要保存高达6.4TB的数据。澳门娱乐场合共拥有多达十多个赌场,包括历史悠久的葡京赌场,最近开放的法老王赌场,中国大酒店赌场等。其中葡京和法老王赌场占地庞大,每家需要配置多达1000支镜头,每天合共产生高达24TB的数据。由于已经采用MPEG4高压缩协议,所以所有磁带均只能以原始容量操作。

    每天产生72TB的数据

    整个澳门娱乐公司的赌场连合共配套180台美国Qualstar的RLS-8236磁带库,总容量到达1152TB!!即每天产生72TB的数据。16天一个循环。在娱乐场内,随处均布满从不同角度拍摄的摄像头,真是万无一失。

    磁带库全面满足保安监控系统的存储要求

    作为一套保安监控系统,从摄像头,数字录像机,以及后台的存储系统,每一个环节均非常重要。尤其是后台的存储系统。我们可以想象每天高达72TB,即72000GB的数据!而且,由于澳门娱乐条例规定比较严格,如果采用硬盘保存(包括RAID 5),必须另有备份。备份可以是硬盘或磁带。而且,如果赌监需要把数据提走检查,这个数据必须是即时可以提走的和原来的拷贝。不接受再从磁盘阵列中拷贝出来的数据。



    美国扩斯达磁带库全面满足澳门赌监的要求。不单从容量上能符合要求,成本上更是IDE硬盘无法比译的。由于应用数据流磁带作为保存介质,数据一经写录后就即时自动以离线方式保存,所以不用再做备份。而且,当需要提取数据时,磁带可以通过指令输出来,完全满足不用等待而且是原来的拷贝的严格要求。

    与数字DVR系统结合

    由于美国Qualstar公司采用标准化设计,所有扩斯达磁带库系列均采用同一套SCSI指令。即当一套软件集成了Qualstar的磁带库SCSI指令后,这套软件可以应用在所有Qualstar同一个系列的产品里。香港贸泰公司就看中这一点,自行开发了一套以LINUX为操作平台的磁带库存储服务器软件,全面配合其DVR系统。通过千兆以太网,从DVR产生出来的数据先在DVR保存3天,然后迁移到磁带库里保存。磁带库的数据循环再用。

    系统分析:

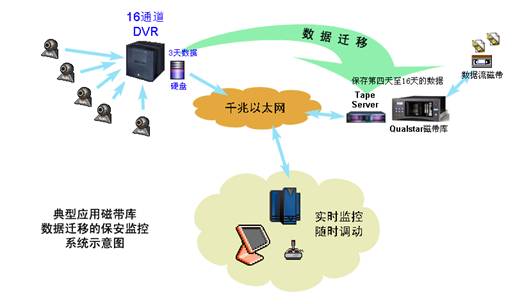

    如上图所示,整个系统均有这些标准DVR和Tape服务器和磁带库所组成。所有由摄像头所获得的信号通过一台高端的DVR系统压缩成MPEG4标准的视频文件然后保存到DVR机器的硬盘上。DVR机器的硬盘为一个RAID 1设备以保证数据有冗余能力。三天之后,这个数据就会自动迁移到千兆以太网的另外一端的磁带库服务器里。磁带库以SCSI连接并及时把从DVR传送过来的视频文件以TAR格式写录到数据流磁带里。当需要把磁带提走时,由于磁带以TAR格式写录,用户可在任何电脑上以TAR命令把文件读出来。

    由于数据开始时是存于DVR的磁盘里,所以可以很快的提供三天之内的任何时段的录像信息。之后系统自动把文件通过千兆以太网迁移到其对应的磁带库存储服务器的一个SCSI大硬盘里作存储。文件写录到硬盘口即时往磁带库输出并在确认文件已经成功写入磁带后删除源文件以腾出空间给后来的文件。如此类推。由于DVR可以保存三天的数据,磁带库服务器可以随时作短暂停机作调试甚至维护而不会影响系统的运行。至于数据的写录速度方面,系统采用最新的LTO 2磁带科技,写入速度高达每秒30MB,完全能满足系统对存储处理能力的要求。每一台磁带库均配置两个LTO 2磁带驱动器以提供同时写入和读取文件的能力。

    总结:


    美国Qualstar磁带库在保安监控系统中提供了一个性能出众,价格廉宜,冗余能力强大的一个后期数据存储解决方案,全面满足澳门娱乐场对保安监控的法律和实际要求。为用户和集成商提供不二的选择。也是美国Qualstar磁带库在保安监控这个行业中存储部分的深受爱戴的原因。包括2000年的澳大利亚奥运会采用了两百多台的Qualstar磁带库,英国伦敦市交通监控系统的存储部分等。
