富士通实验室（FUJITSU LABORATORIES of AMERICA）、富士通研究所及富士通这三家公司日前宣布，在全球首次成功开发出了单芯片12端口10Gbit以太网交换机。据称，利用此次开发的技术，过去服务器之间以10Gbit规格连接时所需的大型交换机设备可由一块板卡实现。

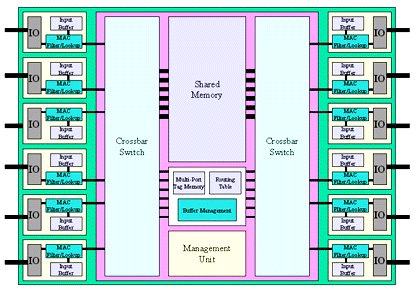

10Gbit以太网交换机的结构图
三公司此次不仅将L2交换功能作为基本功能，而且还改进了共享内存和close bar的结构方式和控制方式。这样，包括交换处理所必须的高速缓存和高速I/O宏在内，在单芯片（256mm2）上集成12个10Gbit以太网端口。
同时还开发了“Multi-port Stream Memory（多端口流式内存）”方式，可高效利用芯片上的多个内存块，在芯片上实现高速度、大容量、多端口的共享内存。利用这种内存，实现了能够同时执行12个10Gbit以太网端口读写操作的、高达240Gbit/秒的带宽。
另外，为了以极短的延迟时间把接收到的分组信息发送到输出端，还开发了共享内存的新调度控制方式。从而把原来需要数ms以上的交换延迟时间缩短到了450ns，不足原来的1/4。
此次开发的技术的细节将在8月于美国帕洛阿尔托举办的“A Symposium on High Performance Chips 15”国际会议上发表。
