同有(TOYOU):山东东营异地容灾项目解决方案

    项目背景


    东营市“数字化东营”资源开发平台项目是东营市委、市政府确定的2004年度“十大工程”之一,实施“数字化东营”资源开发平台项目对于加快信息化建设,全面提高东营市现代化水平,实现东营市跨越式发展有着十分重要的意义。


    系统需求


    异地容灾系统是“数字化东营”资源开发平台的重要组成部分。建立一个国家标准化的数据容灾中心(包括本地数据备份中心、数据传输系统和异地容灾存储、备份系统三部分),避免自然灾害、供电问题、人为因素、病毒等各方面的破坏,确保信息资源安全。


    解决方案


    本方案构建的异地容灾系统由本地数据中心、数据传输系统、以及异地容灾中心三部分构成。根据容灾系统的规划,本地数据中心位于东营市,异地容灾中心位于利津县,本地数据中心和异地容灾中心之间通过千兆光纤进行连接。


    本方案从两个层次上为“数字化东营”资源开发平台构建异地容灾系统:


    在本地数据中心构建完善的数据备份系统,日常运行时将系统内的数据备份至本地磁带库设备。当系统发生通常意义的故障时,可以快速的从本地进行数据恢复;


    建设异地容灾中心,将本地磁带库中的关键性数据的备份,通过远程磁带复制的方式复制到异地容灾中心的磁带库中,生成数据副本。当系统发生灾难,或本地备份介质失效时,可以使用存放异地容灾中心的备份介质进行数据恢复。

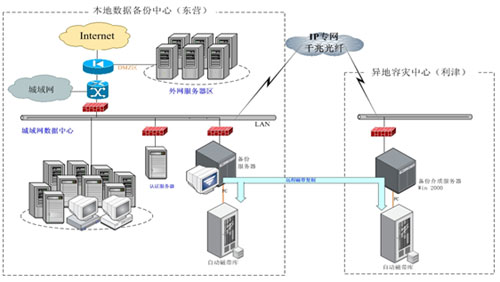

    异地容灾系统的结构及工作原理见下图:






图:异地容灾系统解决方案


    本方案设计的异地容灾系统,采用VERITAS NetBackup作为容灾备份管理软件。在本地数据中心,利用NetBackup的备份系统管理功能,通过LAN方式实现城域网服务器,及外网服务器上应用数据的备份与恢复;在异地容灾中心,通过NetBackup的备份数据容灾复制功能,实现关键数据的异地容灾。本地数据中心和异地容灾中心之间的数据传输,利用“数字化东营”系统现有的千兆光纤链路,通过NetBackup软件提供的传输机制实现。


    1. 在本地数据中心:



  •      采用一台独立的Windows2000主机,安装VERITAS NetBackup软件,作为主备份服务器;

  •      采用一台ADIC Scalar 1000磁带库作为备份设备,初始配置2台LT0 2驱动器,60盘LTO 2磁带介质;

  •      在每台需要进行数据备份的主机上安装VERITAS NetBackup Client,实现数据的集中、自动化备份与恢复;

  •      对于运行数据库应用的主机,安装VERITAS NetBackup提供的数据备份代理,实现多种类型数据库应用数据的备份与恢复;

  •      采用VERITAS NetBackup的IDR功能,实现Windows主机的灾难恢复;

    2. 在异地容灾中心:



  •      采用一台独立的Windows 2000主机,VERITAS NetBackup软件,作为备份介质服务器;

  •      在异地容灾中心,采用一台ADIC Scalar 100磁带库作为异地容灾数据备份设备,初始配置2台LT0 2驱动器,60盘LTO 2磁带介质;

    本方案所采用的产品全面支持SAN环境,并可以根据用户需求,方便的升级到SAN架构,以采用LAN-Free、Server-Less等更加高效的数据备份方式,减少数据备份对日常业务的影响。本方案所作的异地容灾结构设计,也能够平滑的升级为可接管应用的容灾系统,使用户的系统能具有更高的安全级别。方案对未来系统的升级也作出了规划性建议。


    方案从着重满足应用需求出发,进而考虑节约投资为出发点进行系统设计。在进行系统规划时,方案尽可能全面了解具体的应用,在满足用户基本需要的基础上重点考虑了系统的安全性、可扩展性、通用性、维护性和系统的高性能。方案也对“数字化东营”资源开发平台异地容灾系统的统一管理、备份策略、磁带介质的使用等提出了规划性建议。


    实施效果


    该项目的成功实施,为“数字化东营”资源开发平台建立了一个国家标准化的数据容灾中心,从而有效的避免自然灾害、供电问题、人为因素、病毒等各方面的破坏,确保信息资源安全。
