方案背景
在SAN开始在各行业普及时，业界已经完全接受了这种先进的存储模式，但是在很多行业仍然无法推广，一个重要原因是有很多客户无法承受SAN的高投入。怎样解决这一问题？从2002年开始，大恒存储紧跟国际存储技术的发展，率先推出采用iSCSI技术的IP存储解决方案。iSCSI解决方案充分利用现有IP网络的环境，从而在较少投资的条件下，具备了SAN的高性能特征。
方案平台
? 1套光纤磁盘阵列，可选：
大恒ACCSTOR FS8000光纤磁盘阵列
HDS9570/9580V或其他FC阵列
1套大恒ACCSTOR SCSI磁盘阵列
? 2套SanRad iSCSI V Switch 3000虚拟存储交换机
? 2台千兆以太网交换机
? 若干Intel PRO/1000 T IP Storage Adapter网卡

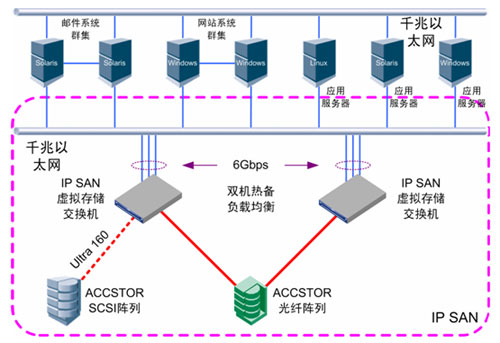

方案拓扑
方案说明
目前，许多网络存储提供商致力于将光纤通道（FC）设定为SAN的一种实用标准。但是，其高昂的建设成本，远非一般企业所能够承受。与之相比，NAS技术虽然成本低廉，但是受到带宽消耗的限制，无法完成大容量存储的应用，而且难以满足开放性的要求。IP SAN在避开了传统NAS/SAN的弊端之后，以网络为中心倡导新的存储方案（开放存储网络），同时还享受到NAS和SAN拓扑结构的优势。大恒存储IP SAN存储方案把存储设备、服务器与应用通过普通的互联网协议结合在一起，而不是使用价格更昂贵、更复杂的光纤通道技术。为众多中小企业、政府、学校提供了经济合理和便于管理的存储设备直接访问的能力。
方案特点
? 系统的高可扩展性
采用IP存储方案，只要联入局域网的计算机（可以不需要iSCSI HBA，若使用iSCSI HBA可以降低系统的资源利用率）都可以使用存储系统里的存储空间，使得整个存储系统具有高扩展性。ACCSTOR FS8000光纤磁盘阵列可以支持112块硬盘，系统的可扩展存储空间非常大，最大容量可以达到30TB以上，如果采用HDS9580，则最大容量可达到64TB以上。SanRad iSCSI V Switch 3000存储交换机具有4个存储接口，两台做群集后可以支持8个存储接口，目前使用了3个，还可以提供5个其他存储设备联入整个系统。
? 存储空间整合及统一管理
采用了具有虚拟存储功能SanRad iSCSI V Switch 3000虚拟存储交换机。可以对磁盘阵列（Raid）、JBOD等不同的物理磁盘空间进行统一管理，同时支持Raid0、Raid1、Raid10、Raid0+1等方式。支持FC 1Gbps、FC 2Gbps、Ultra 2 SCSI、Ultra 3 SCSI等接口的磁盘阵列系统，可以对不同类型的磁盘阵列系统进行存储空间的整合。
本方案不仅将FC阵列连接到IP-SAN环境，同时但可以将原有的SCSI存储设备连接到IP-SAN环境，保护用户的投资。FC存储和SCSI存储可以放置到一个虚拟存储池内，进行存储整合。
这一切对于服务器来说是完全透明的，简化服务器对存储空间的管理。
? 系统的高性价比、低TCO
用iSCSI标准，只要计算机有网卡，就可以使用存储系统中的存储空间，以实现低成本的IP SAN。
? 系统的高可靠性
采用互为热备的存储设备。光纤磁盘阵列采用双控制器，而且两台磁盘阵列互为备份；两台存储交换机进行群集，提供双机热备负载均衡，从而保证整个系统的高可靠性。部分重要应用的服务器进行双机工作，从而保证关键业务不被中断，提供系统的可靠性和稳定性。
? 存储系统的高性能
大恒ACCSTOR FS8000光纤磁盘阵列和SanRad iSCSI V Switch 3000存储交换机采用2G的光纤存储通道，保证高速数据传输能力。同时采用高性能千兆以太网交换机来保证系统的高性能。
? 设备集中管理
所有设备（磁盘阵列、存储交换机、网络交换机等）都支持SNMP协议可以通过相应的图形化网管软件对设备进行管理。
? 远程备份及容灾
iSCSI是基于IP协议的，它能容纳所有IP协议网中的部件，通过iSCSI，用户可以穿越标准的以太网线缆在任何地方创建实际的SAN网络，而不再必须要求专门的光纤通道网络在服务器和存储设备之间传送数据。iSCSI可以实现异地间的数据交换，让远程镜像和备份成为可能，因为没有了光纤通道的距离限制，使用标准的TCP/IP协议，数据可以在以太网上进行传输。
适用行业
大恒存储IP SAN存储方案有广泛的行业应用适用性。采用iSCSI技术组成的IP SAN可以提供和传统FC SAN相媲美的杰出的解决方案，如备份和恢复、高可用性、业务连续性、服务器和存储设备整合等方面。这些优秀的解决方案可面向中小企业、教育、政府、专业设计公司、音/视频处理、新闻出版、ISPICP、及科研院所、信息中心等信息量较大的行业，作为新闻排版数据存储、音视频信息存档、网络教育资源共享管理等应用。
