方案背景
数据的安全无疑已经成为企业信息化的重要一环，同时，在很多关键行业及部门，数据的高可用也逐步被重视。不可避免的计算机硬件或软件故障所造成的数据丢失和信息停运一直困扰着IT管理员。解决这个问题的一个办法就是采用高可用系统。大恒存储紧跟国际存储技术的发展方向，推出基于Microsoft MSCS高可用系统整体存储解决方案，为企业中不能停滞的数据运作提供四个9（99.99%）的数据连续运作能力。
方案平台
? 2套高性能PC服务器
? 光纤磁盘阵列1套
? 大恒ACCSTOR FS8000光纤磁盘阵列
? HDS 9570/9580V或其他FC阵列
? 1套磁带自动加载机
? 1套光纤通道交换机
? 光纤HBA卡
? Microsoft Windows 2000 Advance Server
? Veritas存储备份软件
? Veritas 存储管理软件

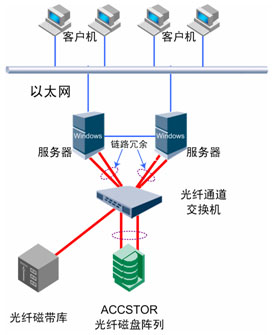

方案拓扑
方案说明
大恒存储HA高可用存储方案采用Microsoft Windows2000 Advance Server操作系统，通过操作系统内置的MSCS集群应用软件组建两台或多台应用服务器的Cluster服务，以达到关键数据服务的不停机运作，实现数据和服务的高可用性。本方案以大恒ACCSTOR FS8000光纤磁盘阵列为存储平台，服务器、光纤阵列和交换机全部采用双路径连接，提供两个光线环路冗余，以保证数据传输高可用性和提供高带宽数据读写能力。
本方案使用光纤磁盘阵列而放弃传统的双通道SCSI阵列，这样做的优势有三点：1、与SCSI阵列相比，光线盘阵的性能优势明显；2、随着技术和制造业的进步，光纤盘阵的价格与传统SCSI盘阵相接近；3、光线盘阵的扩充能力强。因此出于保护用户投资和提供持续发展的目的，我们特别推荐大恒ACCSTOR FS8000光纤磁盘阵列为用户HA方案首选。
方案特点
? 系统的高可用性
采用基于Microsoft MSCS集群服务软件以及大恒ACCSTOR光纤磁盘阵列组成集群服务系统，从硬件和软件层面为用户数据提供安全保障。
在软件方面，Microsoft MSCS集群服务采用双机或多机并行（主?备）运作方式进行数据处理，当一台服务器发生故障时，其它的服务器会自动接管运算，无需人工干预，使应用服务继续运行，以此来减少或避免因计算机软件、硬件故障和其它未知原因带来的停机损失。
在硬件方面，双光纤通道卡、双光纤链路、双磁盘接口的冗余设计方式避免因为单个物理硬件故障而造成的服务中止，从硬件层面避免单点故障。大恒ACCSTOR FS8000磁盘阵列关键部件模块化设计，支持带电模式下热拔插操作，为24×7全天候运作提供保障。
? 系统的高性能
大恒存储HA高可用性存储方案采用2Gb光纤通道技术，提供高达200MB/s的数据传输能力，结合Brocade SilkWorm 3200光纤通道交换机的专利设计，以及大恒ACCSTOR FS8000采用的IBM PowerPC RISC 400MHz处理器，为用户提供超高性能数据存取能力。
近线磁带备份系统通过光纤通道技术与光纤交换机连接， 采用LAN-Free备份方式，有效降低IP网络上因为数据备份而产生的数据流量，增进网络和服务器性能。
? 系统的高扩展性
大恒存储HA高可用性存储方案采用光纤通道技术，比传统SCSI阵列支持更多的硬盘和服务器，可以根据用户的需求随时扩展成更大规模的存储区域网络-SAN，为用户数据存储能力的提升提供升级潜力。
适用行业
大恒存储HA高可用存储方案有广泛的行业应用适用性。采用光纤通道技术组成的HA高可用性系统不仅可以完成数据处理的高可用性和高可靠性，而且还可以提供SAN存储区域网络的升级扩充能力。
本方案适用于对数据连续运作能力和数据处理高可用性有较高要求的金融证券、教育军事、政府部门等行业。也可以应用石油勘探、计费系统、数据库服务等行业。
