存储在线 4月20日Netawu北京消息：微软网络存储方案博览会'2004（Windows Storage Solution Expo'2004）今天在北京隆重举行，这是微软网络存储方案博览会的第三站，WSS Expo'2004已经分别在台北和上海举行。

    微软亚洲区嵌入式系统事业部事业发展经理邱伯毓在会上重点讲述了Windows Storage Server 2003的五大存储整合应用方案。以下是这五大存储整合解决方案详细介绍：

    企业为了打造出一个完善的存储平台，能满足企业未来高成长的储存需求，是非常需要以一套有效的方式去进行评估与考虑，尤其目前NAS的存储市场几乎是愈来愈小，对企业而言，单单采购NAS的意义并不大，因此企业不应该只是以采购NAS硬件为主，而是要去计划评估什么才是最符合企业本身需求，能够整合目前企业的储存环境，采用一套最完整标准的存储解决方案。

一、专用的存储服务器已成为市场趋势

    根据全球存储市场的调查报告指出，网络存储(NAS)一年在全球市场销售套数不到90,000套，但是光是Storage Server在中国市场的商机就有100,800套，若再加上台湾22,000套的市场规模，将远大于NAS在全球的市场。

    其实微软所着重的市场其实就是服务器的市场，从Windows Powered NAS更名为Windows Storage Server 2003的目的，也就是为了就是更改产品定位，强调注重在储存上的应用，Windows Storage Server 2003的定位就是一个网络储存方案的整合平台，这才是企业真正采用储存设备的目的，Windows Storage Server 2003是用来整合的就是企业内部储存环境的现况，首先要整合的就是磁盘阵列(SCSI,IDE, Fiber Disk Array)，第二个是要整合不同的服务器(Exchange, SQL, Web Server )，第三个则是要整合企业异质网络环境(Unix, Netware, Apple)。

二、不同连结装置的智能中枢

    Windows Storage Server 2003是与OEM/ODM知名大厂共同合作，在Windows Storage Server 2003的基础下，一次推出同时能够满足企业对于磁盘阵列、服务器及异质网络环境等不同储存解决方案需求的五大储存解决方案。Windows Storage Server 2003只透过微软合作的OEM厂商提供软硬件整合的网络储存产品，不销售单独软件的光盘给一般使用者自行独立安装。使用者可以参考选择各家OEM厂商，针对各种不同应用所研发出来的软硬件合一的Windows Storage Server 2003的储存方案。

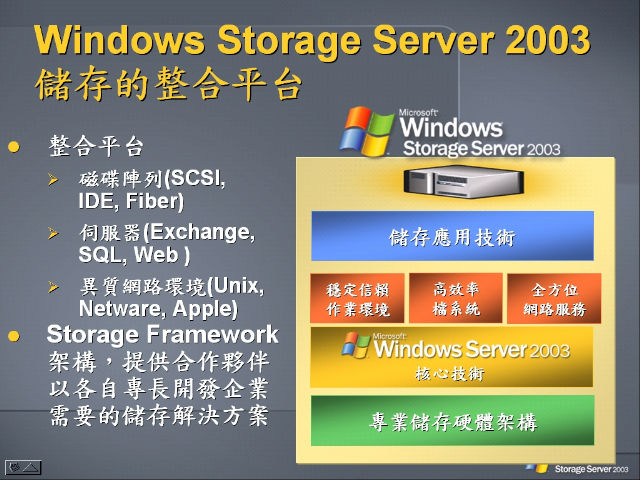

图1：Windows Storage Server 2003是完善的整合平台

    Windows Storage Server 2003为何是一个储存整合平台，企业有了它到底会有什么差别？其实， Windows Storage Server 2003其实是个具有强大储存软件运算能力，与各种不同储存硬设备连结能力的标准平台。因为它能解决目前企业环境中，磁盘阵列与服务器搭配所产生出来的有关储存应用跟管理的问题。所以Windows Storage Server 2003的目的是要去支持服务器和磁盘阵列，并且能够解决企业储存应用和管理问题，并且透过Windows Storage Server的软件运算能力去选择将数据放在最适当的储存装空间如SCSI, Fiber, or IDE的磁盘阵列，或是不同的磁带机，或是Windows Storage Server 2003本身的大容量硬盘等。

三、如何选购最佳的存储方案

    其实若要了解企业储存问题的症结，微软会建议企业先问自己五个问题，也就是提供一个对于企业储存环境自我诊断的方法，透过这套方法，就能看出企业储存环境目前已遭遇了哪些情况。

    首先第一步就是先问自己企业内部的服务器环境是什么？企业一般比较重要的服务器只有三种类型，分别是Mail Server、Database Server跟Web Server。对于服务器有哪些版本和厂牌数量，要先做一些基本的了解。至于为什么要先从服务器开始，那是因为服务器之后搭配的才是磁盘阵列，而且那些磁盘阵列也一定是搭配服务器在使用，所以也要了解一下企业内部磁盘阵列的使用现况，到底是有多少属于Fiber Channel，有多少是属于SCSI以及哪些是属于IDE。

    在了解服务器现况之后，接下来要看的就是磁盘阵列和服务器之间的搭配关系，看看Fiber与SCSI的磁盘阵列分别是用在哪些服务器上，而且很重要的是要了解这些储存设备的空间，到底在哪些磁盘阵列上的空间是过多或过少的。接下来才是要了解企业备份的使用状况，明白现在使用的是旧的DLT Tape还是新的Tape Library，另外还要了解备份的方式，有没有使用其它厂商的备份软件。最后则是要了解企业的File Server，因为它是企业里最普遍的储存装置，请注意它的作业环境的版本，有没有升级的需求？需不需要集中控管？需不需要跟外面的合作伙伴做文件共享？需不需要针对这些档案做定期的备份？

    所以把以上这些问题问完之后，再依照这些条件去决定企业需要什么样的储存设备方案，总括来说，一共有五个问题，第一个是服务器、第二个是磁盘阵列、第三个是服务器和磁盘阵列的搭配关系、第四个是Backup的使用方法和目前状况、第五个是File Server的情形。在问完了这五个问题之后，就会有了初步的答案，已有了准备能够去解决企业所面临的问题，接下来要决定的就是该采取哪些适合的方案。

四、 Storage Gateway─再造Server与Disk Array存储新应用

    Windows Storage Server 2003最适合担任Storage Gateway. 因为WSS2003能够管理不同的储存装置，如磁盘阵列(光纤、SCSI、IDE)、磁带库(TAPE、TAPE Library)。并且也能整合异质网络环境(Unix、Netware、AppleTalk)。、服务器(SQL、Exchange、Web)完全兼容。企业在什么时候适合应用Storage Gateway？其实在两个时机上适用，Storage Gateway主要是用来为了解决空间不够以及空间过剩的情况。空间过剩通常是发生在Fiber 磁盘阵列上，而空间不够都是发生在一般服务器的本地端硬盘，或是早期容量较小的SCSI磁盘上。

    企业常会发觉好像永远跟不上储存成长的速度，所以有些企业会花很大笔钱去买一个Fiber 磁盘阵列，但因为花的单位成本太高，反而会舍不得将大量数据放在上面，最后变成只是让它空闲在那里，也找不到妥善利用的方法。所以微软提出了Gateway解决方案，这时候Windows Storage Server 2003就是一个很标准的Storage Gateway。为什么能做到，原因有三个，第一个原因是Windows Storage Server 2003的核心─它是使用Windows Server 2003，换句话说，它就是一个标准的操作系统，在操作系统上对所有储存硬件的支持都没有问题，无论是哪种厂牌，只要它有Windows Server的Driver即可，而各种的磁盘阵列也都可以支持，即使是和Channel的连结，如果要连Fiber Channel的话，也只要接上一个光纤信道卡即可，因此对于大多数硬件的支持都是兼容的。第二个原因是企业需要连到各种异质平台，Windows Storage Server 2003的支持都没有问题，包括Unix、Novel和AppleTalk。所以不管是小到一个设计公司使用的是Macintosh的网络，大到一个银行都使用UNIX的网络，Windows Storage Server 2003都能够支持。

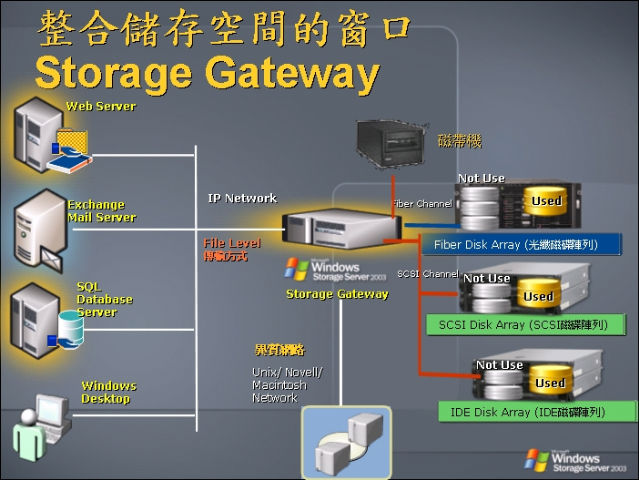

图2：整合存储空间的窗口

    如果企业的存储情况是空间过剩的话，图2就是利用Gateway把未使用的空间，拉出来放在IP网络上就可以做File Level的储存应用，或许有人会问说，为什么一定要这么做？原因是因为不可能透过现在的Fiber Channel直接连结像是SQL Server或Exchange Server上，再把它拿来做为File Share及Backup的服务，所以我们才给它一个信道能连接在IP网络上，同时这个Gateway也必须要有Application的能力，因为它不只是一条网络线而已，而是一个网络连结平台，这Windows Storage Server 2003最适合当Gateway的第三个理由，因为在上面的支持相关的储存软件最多，因为支持Windows Server 2003的相关软件，也可以同时支持WSS 2003。

    透过Windows Storage Server 2003把真正的把未利用的储存空间释放出来做为在IP网络上的更丰富的储存管理应用，是为了解决不同服务器的储存管理问题，这些服务器包括了Web、File、Exchange、SQL，以及数量最多的使用者PC，所以它的目标很清楚，Gateway的目的就是要连接服务器跟储存设备与异质网络之间去串接起来，然后把储存架构提升，跟不同Server与PC沟通，依照储存数据的来源与重要性，选择存放在最适当的储存装置里。这就是彻底解决企业储存管理的最重要的原理。。

五、 Exchange Server Storage─提升Exchange Server执行效能的关键

    企业究竟该如何去增进Exchange Server的执行效能？因为在Exchange Server上，原先的问题是它必须执行两种工作，第一件事就是提供使用者邮件信箱服务(Mail Box)，第二件事就是做数据储存的IO和Hard Disk Swap的动作，所以通常Exchange Server上的负担会很重，这也是目前企业采用Exchange时对于效能问题普遍的心声。现在微软提供的架构就是将Database分离，让Exchange只单纯地去提供Mail Box就好，至于Database的IO和Hard Disk Swap就交给Windows Storage Server 2003来处理。

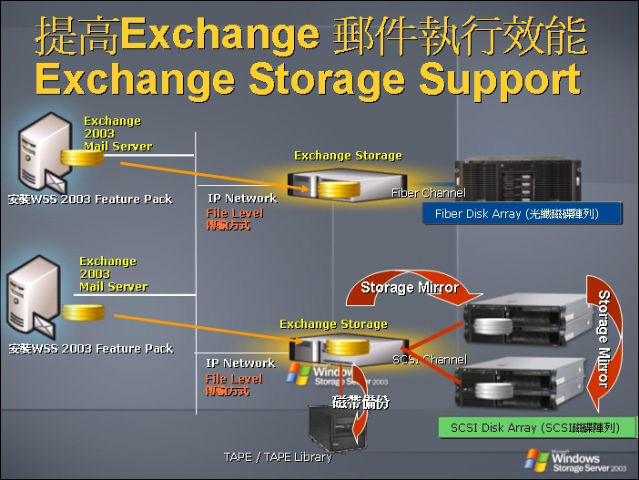

图3：提高Exchange的执行效能

    现在这个作法很简单，只要加上Windows Storage Server 2003的Feature Pack，把它安装在Exchange 2003上面，就可以直接让Exchange的Database透过IP网络直接存放在Windows Storage Server 2003上，而放在上面有什么好处，第一个就是能提高Exchange Server的效能，因为它不再需要做Database的IO和Hard Disk Swap，也少掉了CPU资源的耗费，所以原本可能一台提供了500个Mail Box，现在可能就可以提供到700、800，甚至上千个，节省了企业在硬件上的升级投资。

    第二个好处是因为Database已经分离，所以在做备份时，就不必担心会影响本身Exchange上的效能，MIS人员在备份时也可以不必担心会拉下服务器的效能，而且微软还可采用Mirror的方式，或者是用传统的磁盘驱动器备份起来，可完整保护它的数据，也提高Exchange的效能。第三个很重要的好处是，当Exchange的发生灾难失效时，这种架构的回复能力是最快的，只要在后面有新的一台Exchange Server，MIS人员只要将它的Database重新导向连结，就可以继续提供原有的服务。而且在进行升级时，也能够以不停机的方式进行升级，去扩展新的Exchange服务会更加地容易。

    总而言之，因为实行数据分离的架构，将Exchange Server的数据放在Windows Storage Server 2003上，所以可以在任何时间进行备份，并且不会影响到Exchange Server的执行效能，同时还能够在系统出现问题时，进行快速的系统回复。

六、SQL Server Storage─确保SQL Server永不停机的基石

    至于在SQL Server上Database的分离就不建议采用File Level的方式，因为微软不提供相关的工具像是Feature Pack，所以建议采用iSCSI以block的方式进行，但是要应用iSCSI在IP网络上面，要在SQL Server上安装Microsoft iSCSI Initiator Driver (免费下载)，只要安装在任何Windows Server 2000以上的版本，就可以让SQL Server的Database直接可以从本地端的磁盘分离，而透过IP网络将数据存放在另一端的iSCSI Target。这Target也可以被应用在Windows Storage Server 2003上面，而且现在也有其它厂商(如FalconStor)推出了完整的iSCSI Target软件，微软不提供iSCSI Target的原因是它不只是一个单纯的Driver而已，而是本身已经是完整的iSCSI储存方案的应用。

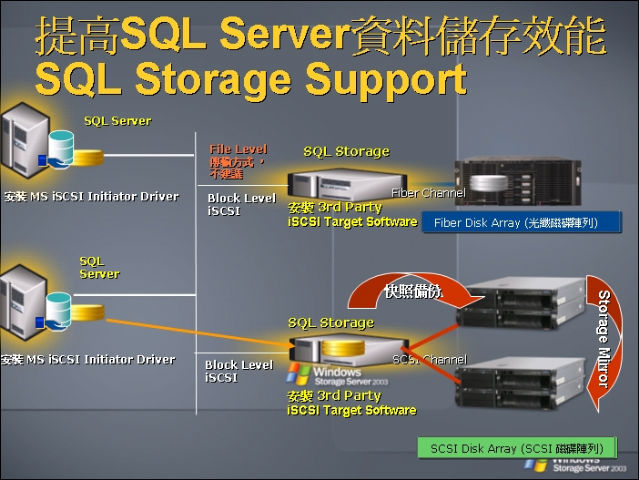

图4：提高SQL Server数据储存效能

    当Database分离时，放在Windows Storage Server 2003的Gateway上面，要进行的第一件事就是做iSCSI block的Snap Shot跟Mirror，或是直接用其它厂商的工具软件让它mirror到另一个磁盘阵列或是备份到磁盘阵列上，透过iSCSI的组合，它同样也能和SAN做整合，所以这是IP网络的iSCSI和Fiber Channel的SAN组合，利用这样的架构就可以支持所有不同品牌的数据库，包括了Oralce、Sybase及DB2，也可以扩大支持在Windows平台上的邮件服务器，不管是Lotus或是Exchange 5.5 /2000，只要它是运作在Windows平台上，Windows 2000 Server以上的版本所支持的数据库软件及邮件服务器都没问题。

    藉由免费提供的iSCSI Initiator Driver，即可将SQL Server的数据库存放在Windows Storage Server 2003上，这样的SQL架构除了可提高SQL Server的数据储存效能之外，备分时影响SQL的速度最小，与灾难回复时间最短。并且当有新的Application而要上线测试时，也不必先将数据备份出来，再安装在另一台机器上，只要先将数据Mirror出来，在测试机器上安装iSCSI Initiator Driver，即可省略过去需要先备份再倒回数据的冗长过程。

七、 Backup Gateway─选择最适合的备份存储装置

    Windows Storage Server 2003内建备份工具，能够支持Exchange Server、SQL Server、Web Server、File Server及其它如VERITAS、CA.、Legato等备份软件，此外，Windows Storage Server 2003内含的RoboCopy工具，可直接支持客户端的数据备份。而从Gateway的备份方式来看，当数据备份到Windows Storage Server 2003，其实也等于备份到后面的磁盘阵列上，因为先备份到这边可以当做是cache，然后可再备份到像是Tape的其它储存媒体。

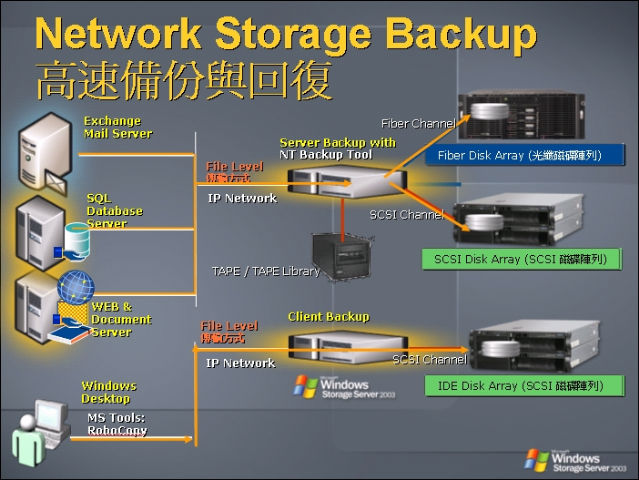

图5：具备高速备份与回复功能

    另外一个容易被企业忽略的部份，就是针对Client端使用者的数据备份，微软提供了一个工具叫做Robocopy，它可以安装在使用者的PC上，然后针对使用者指定的数据夹做增量的备份，由于只针对数据有异动的部份，所以这对一般的使用者就够了，因为对一般使用者来说，最感困扰的就是不知哪些数据有过变动，因此在备份时通常都是全部复制，会浪费许多时间，而现在只要交给这个工具就可以了。

八、 Document Storage─升级File Server的文件存储方案

    将数据储存在Windows Storage Server 2003上，将可为企业带来强大的档案快照备份、档案共享及档案安全控管的效益。目前的企业大都已有现存的备份方案，其实储存方案的目的就是为了解决空间不够，以及提供能够最快让数据回复的方法。Document Storage就是让企业能够拥有Document的High Availability (HA)，也就是具备文件容错的储存方案。如果文件服务器是非常重要且需要HA的功能，企业只要建置两台Windows Storage Server 2003当做文件服务器，然后透过内建的DFS技术，就能让使用者在存取文件时，达到当一台路径失效，另一台就能自动接手的功能。

    Windows Storage Server 2003还可以让使用者自己做自己的文件保护，因为它具备了透过客户端档案阴影快照和版本回复(SCSF)的功能，使用者只要透过档案总管即可自行操作，不再需要MIS人员的操作设定。这样做的好处是文件能够自动被快照备份、档案误删不会遗失，而档案服务器本身也一样可以做快照备份。而针对文件Web分享的接口，Windows Storage Server 2003让使用者透过http或ftp就可以进行文件共享，就算是要分享给外面的合作伙伴，只要透过文件设定的方式，也能让外面的使用者利用账号和密码，直接使用档案总管就能存取数据，这样一来就能将所有档案都集中控管在服务器上，在安全性方面也支持了https，可以透过SSL加密的方式让档案存取更加的安全。至于在文件安全控管方面，微软已有了更强的技术，可以针对单一档案去设定谁能存取的权限，而在数据夹的权限上也能做设定，让使用者能存入档案，但是不能打开及浏览这个数据夹，这种方式就像东西放入保险柜后，也就不能看也不能开了，这对于企业内部一些安全性的控管是很重要的。

    此外，WindowsStorage Server 2003还新增了Storage Manager 2.0(选购软件)的储存管理软件，它主要有三项功能，分别是档案过滤(File Screening)、目录配额管理(Directory Quota)及储存空间使用报告(Storage Reports)。让MIS人员可利用档案过滤功能，设定服务器监视和禁止存放的档案类型，像是不应该存放的图档及影音文件等，而目录配额管理功能则是能够管理并控制服务器上所能使用所有分享的数据夹的空间，储存空间使用报告则是能够分析磁盘的应用情形，让系统管理人员能够了解哪些档案是最常使用与硬盘空间使用情形等信息。

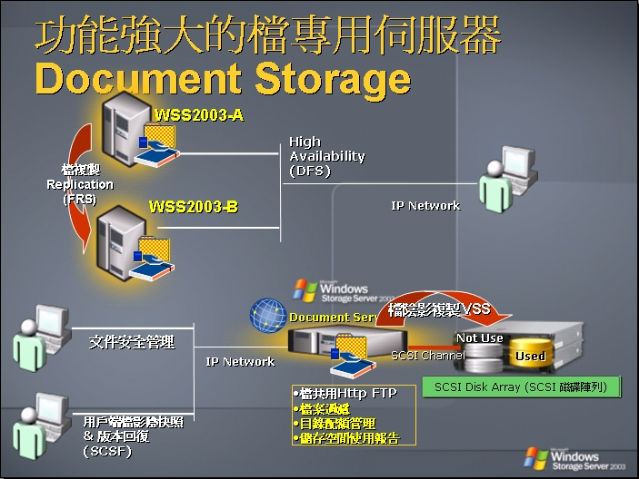

图6：功能强大的档案服务器

结论

    在企业储存方案的世界的真理，只有储存装置与服务器(或PC)之连结的方式的差异，而储存软件扮演将DATA「选择储放」在不同连结装置的智能中枢。至于储存装置的意义，则是企业储存数据的集中空间，是以IDE、SCSI与Fiber(光纤)硬盘所组成的不同的磁盘阵列(Disk Array)为主，DAS、NAS和SAN的分类并无实质意义。一个已具备有强大软件运算能力、储存硬件连结能力的标准平台─Windows Storage Serve 2003是扮演最重的「选择智慧」，也是彻底解决企业储存管理问题的关键。
